Кромки

В таблице ниже представлены доступные типы кромок.

Создать кромку можно двумя основными способами.

• Применив к выбранному ребру
• Вытянув выбранное ребро

При перемещении стенки с кромкой кромка перемещается вместе со стенкой.

Щелкните параметр Hems (Кромки) в группе (Выделение), чтобы выделить все кромки в конструкции из листового металла.

Создание кромки с помощью инструмента Hem (Кромка)

1. Выберите ребро
   • Создавать кромки можно только на прямых ребрах, которые имеют прямые ребра толщины, находящиеся под прямым углом.
   • Нельзя создать кромки не на ребрах толщины, например, созданные с помощью фасок.

2. Выберите тип кромки из раскрывающегося списка инструмента Hem (Кромка)

3. Создается кромка

   • Простые кромки смещаются на одну толщину стенки.

Создание кромки с помощью инструмента Pull (Вытягивание)

1. В раскрывающемся меню инструмента Hem (Кромка) задайте тип кромки по умолчанию

2. Откройте инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело.

3. Выберите ребро
4. Выберите встроенную (линейную) стрелку вытягивания (не стрелку под углом 90 градусов от грани)
5. На мини-панели инструментов выберите Joggle (Уступ) или Hem (Кромка)
6. Потяните назад и вверх от грани, чтобы создать кромку

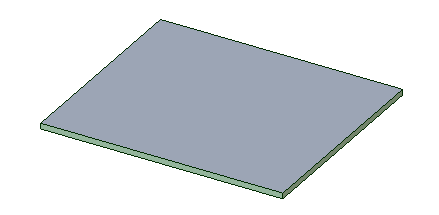

Создание частичного ребра кромки

1. В раскрывающемся меню инструмента Hem (Кромка) задайте тип кромки по умолчанию
2. Откройте инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело.
3. Выберите ребро
4. Потяните конечные маркеры ребра (желтые шарики), чтобы определить длину кромки
5. Выберите встроенную (линейную) стрелку вытягивания (не стрелку под углом 90 градусов от грани)
6. На мини-панели инструментов выберите Joggle (Уступ) или Hem (Кромка)
7. Потяните назад и вверх от грани, чтобы создать кромку

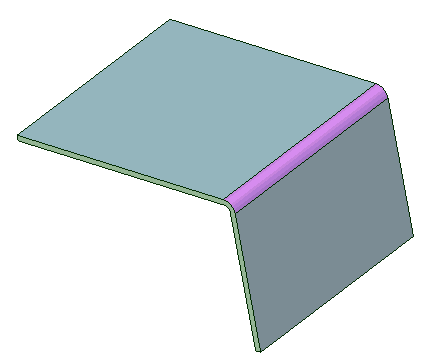

Создание кромки с несколькими ребрами

1. В раскрывающемся меню инструмента Hem (Кромка) задайте тип кромки по умолчанию
2. Откройте инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело.
3. Дважды щелкните мышкой по ребру, чтобы выбрать полную цепочку ребер
4. Выберите встроенную (линейную) стрелку вытягивания (не стрелку под углом 90 градусов от грани)
5. На мини-панели инструментов выберите Joggle (Уступ) или Hem (Кромка)
6. Потяните назад и вверх от грани, чтобы создать кромку

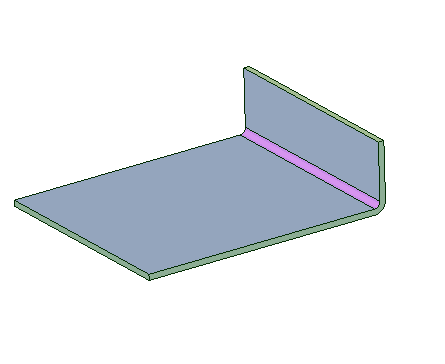

Создание кромки с помощью инструмента Move (Перемещение)

1. Откройте инструмент Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров.

2. Выберите внутреннюю стенку изгиба.

   При необходимости прокрутите колесо мыши, чтобы выбрать грань, которая скрыта другой гранью.

3. Поверните стенку назад на соседнюю с ней грань, как показано ниже.

   Разрыв в 0,0001 мм создается автоматически.

Изменение кромки

1. Выберите одну или несколько кромок.
2. Выберите параметр инструмента Hem (Кромка).

   Можно также выбрать тип кромки на мини-панели инструментов или изменить Hem Type (Тип кромки) в разделе Sheet Metal (Листовой металл) на панели Properties (Свойства). В зависимости от выбранного типа кромки можно изменять значения Length (Длина), Height (Высота), Gap (Разрыв) и Diameter (Диаметр).

   Для выделенной кромки можно также изменить ее параметры Inner Radius (Внутренний радиус), Bend Steps (Шаги изгиба), Bend Allowance (Допуск изгибаКоличество материала, добавленного для компенсации изменений, возникших из-за сгибания металлического листа. Допуск необходим для исправления изменений длины, возникших из-за сгибания пластины.) и Bend Deduction (Уменьшение изгибаЗначение, используемое для вычисления развернутой длины металлического листа. Уменьшение изгиба равно двойному расстоянию между внешней линией обвода корпуса и началом изгиба (отступом) за вычетом допуска изгиба.) в разделе Sheet Metal (Листовой металл) на панели Properties (Свойства). При изменении параметра кромки Bend Allowance (Допуск изгибаКоличество материала, добавленного для компенсации изменений, возникших из-за сгибания металлического листа. Допуск необходим для исправления изменений длины, возникших из-за сгибания пластины.) также автоматически обновляется и параметр Bend Deduction (Уменьшение изгибаЗначение, используемое для вычисления развернутой длины металлического листа. Уменьшение изгиба равно двойному расстоянию между внешней линией обвода корпуса и началом изгиба (отступом) за вычетом допуска изгиба.) в зависимости от других параметров кромки , таких как Radius (Радиус), Height (Высота) или Angle (УголСм. «Скругление» (для внутреннего угла) или «Закругление» (для внешнего угла).).

   Для выделенной кромки можно также изменить ее параметры Inner Radius (Внутренний радиус), Bend Steps (Шаги изгиба), Bend Allowance (Допуск изгибаКоличество материала, добавленного для компенсации изменений, возникших из-за сгибания металлического листа. Допуск необходим для исправления изменений длины, возникших из-за сгибания пластины.) и Bend Deduction (Уменьшение изгибаЗначение, используемое для вычисления развернутой длины металлического листа. Уменьшение изгиба равно двойному расстоянию между внешней линией обвода корпуса и началом изгиба (отступом) за вычетом допуска изгиба.) в разделе Sheet Metal (Листовой металл) на панели Properties (Свойства). При изменении параметра кромки Bend Allowance (Допуск изгибаКоличество материала, добавленного для компенсации изменений, возникших из-за сгибания металлического листа. Допуск необходим для исправления изменений длины, возникших из-за сгибания пластины.) также автоматически обновляется и параметр Bend Deduction (Уменьшение изгибаЗначение, используемое для вычисления развернутой длины металлического листа. Уменьшение изгиба равно двойному расстоянию между внешней линией обвода корпуса и началом изгиба (отступом) за вычетом допуска изгиба.) в зависимости от других параметров кромки , таких как Radius (Радиус), Height (Высота) или Angle (УголСм. «Скругление» (для внутреннего угла) или «Закругление» (для внешнего угла).).

Удаление кромки

Чтобы удалить объект кромки, но оставить геометрический элемент

1. Выберите кромку.

2. Выберите  None (Нет) в инструменте Hem (Кромка) в группе Modify (Изменение) на вкладке Sheet Metal (Листовой металл) или на мини-панели инструментов.

   ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. кромки будет удален. Выделение кромок больше не выделяет данный объект. Геометрический элемент останется, и теперь им можно манипулировать.

   Чтобы удалить кромку, можно также выбрать Fill (Заполнение) в группе Edit (Редактирование) на вкладке Design (Конструктор) или щелкнуть правой кнопки мыши, а затем выбрать в контекстном меню команду Delete (Удалить).
