Разделение тел и поверхностей

Инструмент Combine (Соединение)Инструмент, который используется для отделения или склеивания геометрических элементов. используется для разделения тел и поверхностей.

Разделение тел и поверхностей

1. Щелкните инструмент Combine (Соединение)Инструмент, который используется для отделения или склеивания геометрических элементов. в группе ленты Intersect (Пересечение)Инструмент, который используется для разделения твердых тел и граней. или нажмите клавишу I.

2. Щелкните тело или поверхность, которую нужно разрезать.

   Активируется направляющая инструмента Select Cutter (Выбрать режущий объект).

3. (Дополнительно) Отрегулируйте свойства разреза, определив параметры.

4. Щелкните поверхность, которую следует использовать для рассечения тела.

   В зависимости от выбранного варианта режущая поверхность будет сохранена или удалена. Просмотрите информацию на панели Structure (Структура), чтобы увидеть тела или поверхности, созданные в результате разреза.

   Наведите курсор на целевое тело, чтобы увидеть зоны, созданные в результате разреза.

5. Щелкните каждую зону, которую нужно удалить.

   Выбрав все зоны, которые нужно удалить, щелкните направляющую инструмента Select Target (Выбрать целевой элемент), чтобы объединить еще несколько элементов, или выберите другой инструмент.

Чтобы разделить тело с помощью грани тела, выберите инструмент Split Body (РазделитьИспользование инструмента Combine (Соединение) для разделения твердых тел или поверхностей. Чтобы разрезать целевой элемент, следует выбрать твердое тело или поверхность в качестве инструмента Cutting (Резание). См. «Режущий объект». тело). Чтобы создать ребро на грани, выберите инструмент Split Face (РазделитьИспользование инструмента Combine (Соединение) для разделения твердых тел или поверхностей. Чтобы разрезать целевой элемент, следует выбрать твердое тело или поверхность в качестве инструмента Cutting (Резание). См. «Режущий объект». грань).

Разделение целевого объекта с помощью режущего объекта и режущего объекта с помощью целевого объекта

1. Выберите инструмент Combine (Соединение)Инструмент, который используется для отделения или склеивания геометрических элементов. в группе ленты Intersect (Пересечение)Инструмент, который используется для разделения твердых тел и граней..

2. Выберите параметр Make all regions (Создать все зоны).

3. Щелкните объект, который нужно разрезать.

   Целевой элементОбъект, который необходимо вырезать при использовании инструмента Combine (Соединение) для разделения твердого тела или поверхности. и режущий объект должны относиться к одному и тому же типу объектов — либо к телам, либо к поверхностям.

4. Наведите курсор на поверхность, чтобы увидеть зоны, созданные в результате разреза.

   Поскольку использование этого параметра может привести к созданию множества зон, мы рекомендуем использовать его вместе с параметром Merge When Done (Объединить после завершения) для быстрого объединения всех оставшихся зон при выборе другого инструмента или нажатии клавиши Esc для завершения работы с помощью инструмента Combine (Соединение)Инструмент, который используется для отделения или склеивания геометрических элементов..

5. Щелкните зону, которую нужно удалить.

Пример

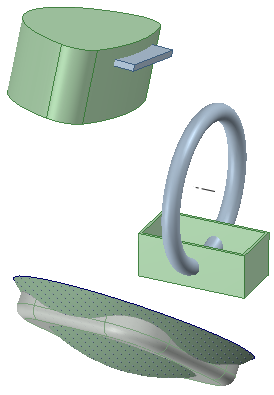

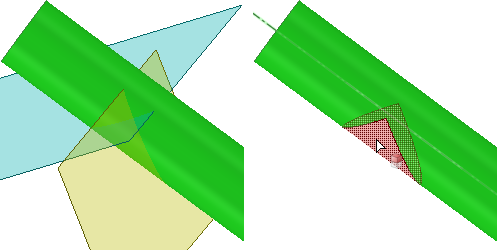

Использование двух поверхностей в качестве режущего объекта, когда эти поверхности не могут быть объединены вне зоны, в которой они пересекаются с целевым элементом. Две поверхности объединяются для создания разреза в целевом элементе.
