Создание задней части кронштейна

1. Экструдируйте ребро для образования поверхности.

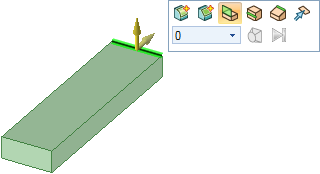

   1. Щелкните заднее ребро твердого тела с включенным инструментом Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело., чтобы выбрать его.

      Ребро3D-объект, состоящий из отдельной внешней границы элемента. Линия, начерченная в 2D, становится ребром при вытягивании эскиза в 3D. будет выделено, а на панели Options (Параметры) и мини-панели инструментов отобразятся параметры ребра. Переместите курсор к мини-панели инструментов, чтобы она стала менее прозрачной.

      Если модель была перемещена в окне Design (Конструктор), нажмите кнопку Home (Исходный вид) в группе Orient (Ориентирование) на вкладке Design (Конструктор). Также можно нажать клавишу H. Это восстановит ориентацию модели по умолчанию и масштабирует ее таким образом, чтобы она помещалась в окне Design (Конструктор), как показано на рисунках.







   2. Выберите параметр экструзии ребра на панели Options (Параметры).

      (На любой параметр можно навести курсор, чтобы увидеть подсказку, объясняющую его предназначение.)

      Стрелки Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. изменятся и будут указывать два базовых направления, в которых можно экструдировать ребро.

   3. Потяните ребро вверх, чтобы начать создавать поверхность.







   4. Перетаскивая ребро, нажмите и отпустите клавишу пробела для отображения поля размера.

      Для редактирования размера нажмите клавишу пробела в любой момент, когда размер отображается на экране.

   5. Введите число 1,4.

   6. Нажмите клавишу Enter, чтобы завершить чертеж поверхности.

      Теперь эта поверхность отображается в дереве структуры под твердым телом.

2. Вытяните поверхность в твердое тело.

   1. Щелкните только что созданную поверхность и потяните ее в направлении передней части твердого тела, как показано ниже.







   2. Введите число 0,483, соответствующее толщине первого твердого тела.

   3. Нажмите клавишу Enter, чтобы закончить вытягивание и создать поверхность.







      ПоверхностьДвухмерный объект, не имеющий толщины (в отличие от грани, которая является частью трехмерного объекта). Поверхность имеет площадь, но не имеет объема. См. «Грань». исчезнет из дерева структуры, а новое твердое тело будет автоматически объединено с созданным раньше.

3. Сохраните результаты работы.
