Преобразование твердого тела в деталь из металлического листа

1. Щелкните элемент Convert (Преобразование) в группе Import (Импорт) на вкладке Sheet Metal (Листовой металл).

   Параметр инструмента Select Bodies (Выбрать тела) будет включен по умолчанию.

2. Выберите созданное тело.

   Стенки, изгибы и стыки (только стыки с заданными по умолчанию размерами, созданные как листовой металл, а не импортированные) будут автоматически обнаружены и обозначены разными цветами: одна сторона — зеленым, другая — бирюзовым, стыки — фиолетовым, а частичные изгибы — желтым.

   На данном этапе будет виден только цветовой код стенок, поскольку других элементов в конструкции пока нет.

3. Щелкните Select (выбор) или нажмите клавишу S, чтобы выйти из инструмента Convert (Преобразование).

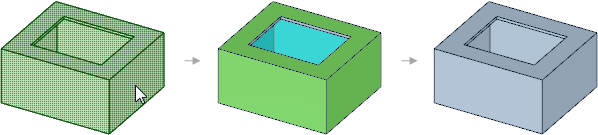

   В случае успешного преобразования тела его цвет станет небесно-голубым, как показано на серии изображений ниже.
