ANSYS 中 SpaceClaim 零件和属性

Workbench 应用程序仅支持平行（单级）装配。将在组件的任何层级，为每个 SpaceClaim 零件创建一个 ANSYS 零件。该零件包含符合 ANSYS 中所设置的用户导入过滤器的可见实体。过滤器为 Import Solid Bodies（导入实体主体）、Import Surface Bodies（导入曲面主体）和 Import Line Bodies（导入线主体）。

在 ANSYS Design Modeler 中，多主体零件是指包含多个主体（实体 Closed 、曲面或线）的零件（元件）。例如，对于两个共享拓扑的曲面或实体，必须置于多主体零件中。

ANSYS Mechanical 最多允许两个装配层级。可以在元件内再添加元件，但仅能添加一层。

如果传送具有两个或更多主体的元件到 ANSYS Mechanical，将会显示为具有多个主体的零件（多主体零件）。

如果传送具有两个或更多主体的元件到 ANSYS Design Modeler，则所有对象都会变为平面。

传送 SpaceClaim 组件到 ANSYS Mechanical 时，其也会精简为两层装配。

SpaceClaim：

ANSYS Mechanical：

ANSYS Design Modeler：

ANSYS 中的 SpaceClaim 零件和主体名称

在 Simulation（模拟）中，Geometry（几何）节点代表组件，在其正下方的节点代表零件。如果零件包含多个主体，就会为每个主体显示子节点，但如果仅有一个主体，则不显示子节点。这取决于受可见性和过滤器影响的主体传送数量。

对于多主体零件， ANSYS Mechanical 会在零件节点显示零件名称，在主体节点显示主体名称；但对于单主体零件，ANSYS 会在零件节点上以 <零件名称> （<主体名称>）的格式显示组合名称。例如，车轮（实体 Closed ）。

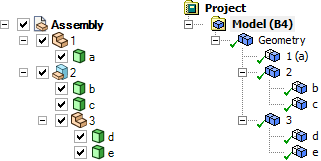

上图中，左侧显示 SpaceClaim 中的组件，右侧则是相同组件在 ANSYS 中。Component 1 在 ANSYS 中显示为单主体零件，并将 component 3 移动到根层级。

组件实例名未转移。

质量属性

如果未提供体积、重心和惯性矩，则 ANSYS 会计算这些值。SpaceClaim 提供体积以允许 ANSYS 计算重心和惯性矩。
