调整网格

Adjust（调整）功能组包含平滑网格、精简面片数量和均匀面片分布（规整）所需的工具。

平滑网格

使用 Smooth（平滑）工具对网格进行平滑处理。可以通过 Smooth Options（平滑选项）控制平滑程度。

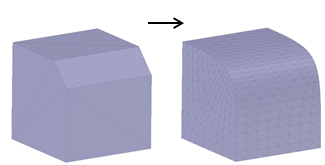

Angle threshold（角度阈值）选项决定保持角的尖锐或将其平滑。对于边的顶点，如果面的相交角大于角度阈值，则不会移动或更改。下例中，块体除两条 45° 边外，其他边都是 90° 边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。。角度阈值为 60° 时，只对两条 45° 边进行平滑处理，其他 90° 边保持不变。

Smooth type（平滑类型）确定在平滑过程中使用的算法。

Approximate（近似）：

• 可以移动原始顶点位置和新顶点位置。
• 移动量取决于每个顶点周围的平滑度。
• 在尖锐的区域，移动量会较大。
• 在较平滑的区域，移动量可能几乎不可见。
• 因为这些移动，Approximate（近似）选项产生的结果一般会比较平滑。

如下例所示，Approximate（近似）选项会产生显而易见的结果。最终结果通过多次平滑生成。

Local（本地）：

• Local（本地）选项不会改变拓扑，
• 其主要是降低尖峰程度。

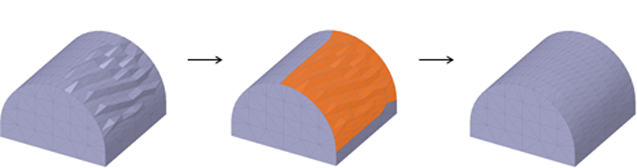

下例显示了本地平滑选项对轻微粗糙区域的作用。选择粗糙面，然后多次使用 Local（本地）选项执行 Smooth（平滑）工具。面片的数量保持不变。尖峰区域已被平滑，并接近周围高度。

平滑网格：

1. 单击 Smooth（平滑）工具。
2. 在平滑选项中，设置 Angle threshold（角度阈值）并选择一个 Smooth type（平滑类型）。
3. 选择网格面或网格体。
4. 单击 Complete（完成）以平滑所选区域。
5. 可以继续单击 Complete（完成）以进一步平滑网格。

也可选择网格面或网格体，然后再进入 Smooth（平滑）工具。

精简面片数量

使用 Reduce（减少）工具，可减少网格三角形的数量。通过精简选项控制减少量。

Triangle reduction（三角形减少）是要减少的百分比。

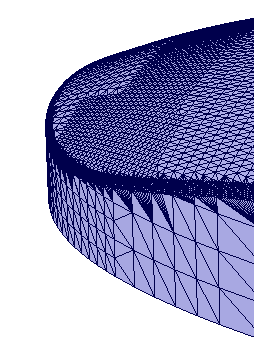

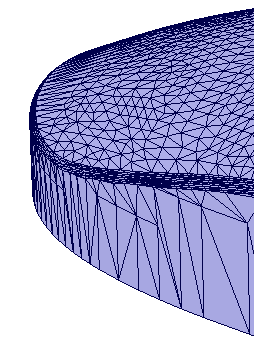

Maximum deviation（最大偏差）控制三角边和零件实际边的距离。其影响用于拟合曲边的三角形数量。见下图。

减少网格三角形数量：

1. 单击 Reduce（减少）工具
2. 可选 - 更改减少选项：
   • 改变 Triangle reduction（三角形减少）百分比（默认 20%）。
   • 在模型单元中输入 Maximum deviation（最大偏差）。
3. 选择网格体或框选面片。
4. 单击 Complete（完成）。
5. 模型或所选区域会以更少三角形面形成网格。
6. 可以继续单击 Complete（完成）以进一步精简数量。

也可先选择区域，然后再使用工具。

规整网格面片

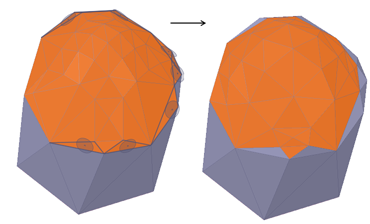

使用 Regularize（规整）工具，通过调整所选面片的长宽比使其更加一致，来提高面片的质量。使用规整选项可控制相应处理。

Angle threshold（角度阈值）选项设置规整所选面片时，面片之间角度的限值。对于边的顶点，如果面的相交角大于角度阈值，则不会移动或更改。

规整所选面片：

1. 单击 Regularize（规整）工具
2. 可选 - 更改Angle threshold（角度阈值）。
3. 选择网格体或框选面片。
4. 单击 Complete（完成）。
5. 模型或所选区域将重新划分三角形。
6. 可以继续单击 Complete（完成）以进一步规整面片。

也可先选择区域，然后再使用工具。

所选区域的面片将得到规整。
