分析网格

分析功能组包含用于检测网格厚度和检测突出的工具。在 3D 打印中需要考虑到厚度和突出的存在。

厚度

厚度在制定 3D 打印计划中非常重要。厚度工具可基于平面法线或相对于打印机的垂直方向，进行厚度测量。

检测网格厚度：

1. 单击 Thickness（厚度）工具。
2. 在 Options（选项）面板输入 Minimum thickness（最小厚度）或使用默认值。

   也可点击箭头，打开设置最小厚度的滑动条。

   拖动滑动条时，将动态显示厚度改变。
3. （可选）单击 3D Printing Direction（3D 打印方向）工具向导特定于所选工具的功能。，并选择平行于打印机垂直方向的边或轴。
4. 选择网格主体。

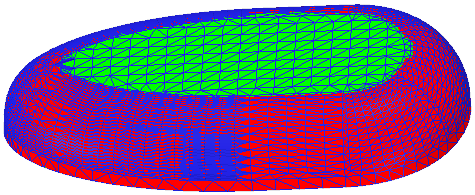

结果显示为着色区域，小于最小厚度的显示为红色。如下图所示。

突出

突出几何在 3D 打印中需要考量的重要因素，因为其需要特殊支持。这会增加打印进程的成本和准备时间。

Overhangs（突出）工具会检测并高亮显示突出角度不超过 90° 的网格区域。可设置 Overhang Angle（突出角度）工具查找所有不超过 90° 的角度。

检测网格突出：

1. 单击 Overhangs（突出）工具。
2. 在 Options（选项）面板中输入 Overhang Angle（突出角度）或使用默认值。
3. 选择网格主体。
4. 高亮显示超过 Overhang Angle（突出角度）的突出面。

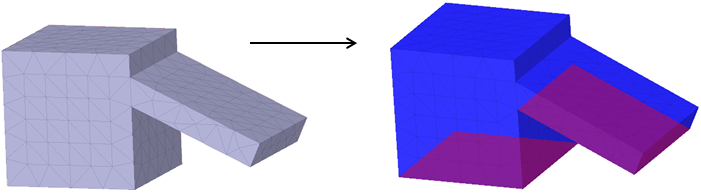

在下例中，突起角度为 65°。将 Overhang Angle（突出角度）设定为 64°。
