修正钣金元件

SpaceClaim 的钣金功能可用于修正要从钣金制作但不符合钣金生产标准的元件 。许多典型的钣金件创建错误都可在 SpaceClaim 中轻松修复。

修正钣金元件

1. 修复不可折弯的接头。

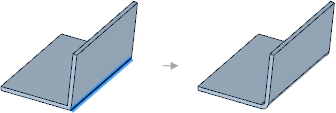

   选择不恰当接头的边，单击 Junction（接合），并选择一种接合类型。创建正确接头后，会利用更改的零件厚度、折弯半径和 k 系数进行更新，并在展开的设计上显示接头的折弯余量。下图为此类更改的示例。





2. 填充无关几何。

   钣金元件通常有许多细节（如冲孔、放热孔和通风孔），它们可能并不与参与制造过程的每个人员相关。SpaceClaim 可以快速简便地填充这些细节以简化零件，并在制造过程的每一步仅侧重于必要的元素。

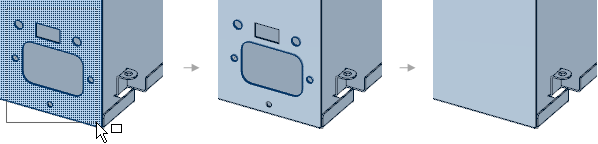

   要填充几何，请使用Select（选择）以框选出所需特性，然后使用 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）以将其移除。如下图所示。





展开零件时识别问题

如果展开的元件存在冲突的几何，则其会在结构树中创建为单独的曲面，并以红色高亮显示，如下图所示。阻碍展开的边也会高亮显示。
