合并曲面

可以使用 Combine（组合用于剪切或组合几何的工具）工具合并曲面。要合并的曲面必须有共享的边。如果曲面封闭形成体积块，可以使用 Combine（组合用于剪切或组合几何的工具）工具将该封闭体快速转换为实体，并修剪多余部分。

有时，如果操控曲面使其自身相交，则可能需要从保留的曲面创建一个实体。

合并共享边的曲面

1. 从 Intersect（相交用于分离实体和面的工具。）功能组选择 Combine（组合用于剪切或组合几何的工具）工具 。

2. 单击第一个曲面。

3. 按住 Ctrl 单击第二个曲面以将其与第一个曲面合并。

   第二个曲面会应用第一个曲面的颜色和可见性属性。结构树会显示合并结果。

合并封闭体积块的曲面

1. 使用方框 选择以选择相交形成封闭区域的曲面。

2. 从 Intersect（相交用于分离实体和面的工具。）功能组选择 Combine（组合用于剪切或组合几何的工具）工具 。

   封闭的区域会变为实体，并应用结构树最上方显示的合并曲面的颜色和可见性属性。结构树会显示合并结果。

从自相交的单个曲面创建实体

1. 单击 Edit（编辑）功能组中的 Select（选择）工具。

2. 选择曲面组的“开放”边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。，显示为黑色。

3. 单击 Combine（组合用于剪切或组合几何的工具）工具。

修复自相交的曲面

1. 单击 Edit（编辑）功能组中的 Select（选择）工具。

2. 双击边环。

3. 单击 Combine（组合用于剪切或组合几何的工具）工具。

示例

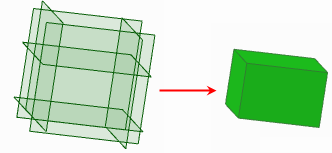

六个曲面封闭成体积体，框选并使用组合工具合并

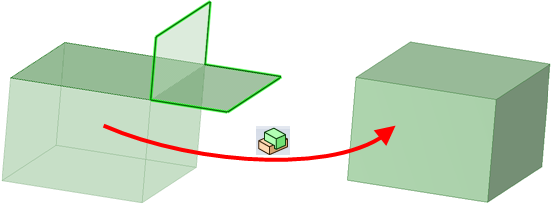

使用组合工具修复自相交的曲面

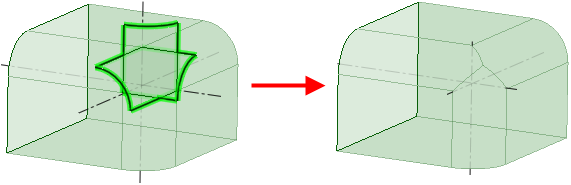

按住 Ctrl 单击选择曲面的开放边环，然后使用组合工具封闭曲面
