网格修改

Modify（修改）功能组中包含用于组合、分割、抽壳、加厚及缩放网格主体的工具。可修改网格三角形的数量以优化三维打印过程（三角形越多，打印时间越长）。

可使用布尔运算组合网格主体。

• 合并
• 切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。
• 相交用于分离实体和面的工具。

在 Boolean（布尔）工具中，谨记以下各项：

• 所选的第二个网格可修改第一个网格
• 第一个网格将“消耗”第二个网格
• 此项操作后，第一个网格仍位于结构树中，但第二个不在其中
• 使用 Keep original bodies（保持原始主体）选项可保留两个网格

合并网格：

1. 单击 Merge（合并）工具
2. 选择第一个网格
   • 第一个网格高亮显示为蓝色
3. 选择第二个网格
4. 两个网格合并为一个

Merge（合并）工具同样可操作两个“开放”网格见“草图栅格”，以自动创建合并，产生一个闭合的网格。

切除网格：

1. 单击 Subtract（切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。）工具
2. 选择第一个网格
   • 第一个网格高亮显示为蓝色
3. 选择第二个网格
4. 从第一个网格上切除第二个网格

相交网格：

1. 单击 Intersect（相交用于分离实体和面的工具。）工具
2. 选择第一个网格
   • 第一个网格高亮显示为蓝色
3. 选择第二个网格
4. 两个网格相交

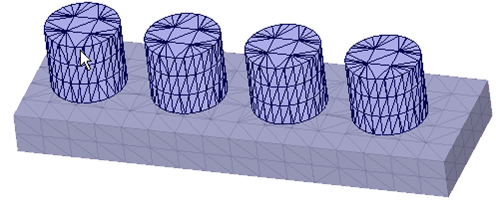

Boolean（布尔）工具中向上选择阵列元件。以下示例中，圆柱创建为阵列。高亮显示一个阵列成员即高亮显示整个阵列。

使用 Split（分割）工具以使用切割工具划分网格。

分割网格主体：

1. 单击 Split（分割）工具

2. 选择网格主体

• 选定的网格高亮显示为蓝色

选择 Cap（封闭）选项（见下图）

• Don’t cap（不封闭）
• Cap（封闭）
• Cap with internal points（用内部点封闭）

4. 选择一个平面或曲面用作分割工具

5. 将网格分割为两个独立网格主体

使用 Shell（抽壳）工具以在网格内部或外部增加厚度。

网格主体抽壳：

1. 单击 Shell（抽壳）工具

2. 在 Options（选项）面板中选择选项。

   • Thicken direction（厚度方向） - Inside（内部）或 Outside（外部）
   • Thickness（厚度） - 输入壳体厚度（采用模型单位）
   • Keep original bodies（保持原始主体） - 未抽壳的原始网格将保留为单独的设计网格
   • Infill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。） - 选择 None（无）、Basic（基本）或 Custom（自定义）。有关详细信息，请参阅网格填充主题一组用于旋转、平移和缩放的视图导航选项。。
3. 选择网格主体
4. 单击 Complete（完成）
5. 将添加壳体并在结构树中显示新的网格主体

使用 Scale（缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。）工具以缩放网格主体。

缩放网格主体：

1. 单击 Scale（缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。）工具
2. （可选）在 Options（选项）面板中打开/关闭缩放方向以进行不均匀缩放。
3. 在 Graphics（图形）窗口选择一个网格
4. 选择网格上的一个点以围绕其缩放
5. 拖动以更改比例，或按空格键并输入一个比例值

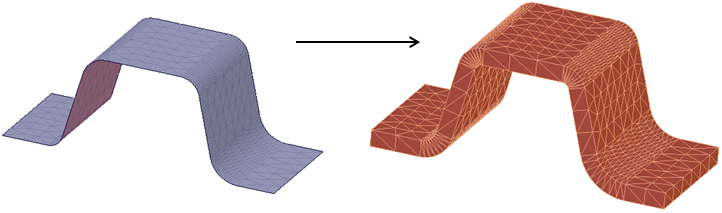

使用 Thicken（加厚）工具以增加曲面网格的厚度。

Thicken（加厚）工具有以下选项：

• Thicken direction（加厚方向）
  • Inside（内部）
  • Outside（外部）

• 厚度

• Fix intersections（修复交点）：修复由加厚面片引起的相交。

加厚曲面网格：

1. 创建或导入一个曲面网格。
2. 单击Thicken（加厚）工具。
3. 选择 Direction（方向），并输入一个 Thickness（厚度）值。
4. （可选）设置 Fix intersections（修复相交）选项。
5. 选择曲面网格。
6. 退出工具或 Undo（撤消）操作，更改选项，并重新选择曲面网格。
