旋转螺旋

SpaceClaim 在线帮助

您在此处：设计 > 编辑 > 拉动 > 旋转螺旋

可使用 Pull（拉动 Closed ）工具旋转螺旋。沿轴方向拉动或输入尺寸时，可预览路径及几何，如下图所示。

选择 Design（设计）选项卡 Edit（编辑）功能组中的 Pull（拉动）工具。设计窗口右侧的 Select（选择）工具向导应处于激活状态。
选择要旋转的面或边。
选择 Revolve（旋转）工具向导特定于所选工具的功能。。
单击要绕其旋转的轴。
选择 Options（选项）面板中的 Revolve Helix（旋转螺旋）选项。
在 Options（选项）面板中选中或取消选中 Right-Handed Helix（右螺旋）选项，可设置螺旋的方向。要创建 Left-Handed Helix（左螺旋），取消选中 Right-Handed Helix（右螺旋）选项。
沿轴拉动以动态创建螺旋。

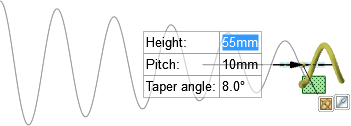

拉动时，可在螺旋尺寸字段输入尺寸：
- Pitch（螺距）是指每旋转 360 度螺旋面移动的量。
- Taper（锥度）即为螺旋的角度。
按 Tab 键以切换尺寸字段，按 Enter 键以接受尺寸并创建螺旋。

也可通过输入高度（螺旋的总长度）创建螺旋按 Tab 键以切换尺寸字段并预览螺旋。单击 Full Pull（完全拉动）选项以根据尺寸创建整个螺旋。

Pull（拉动 Closed ）工具提供下列选项。选择要拉动的边或面后，可从 Options（选项）面板中选择这些选项，或右键单击并从微型工具栏中进行选择：

Add（添加）	选择 Add（添加）选项仅添加材料。如果向切除方向拉动，则不会发生任何改变。可以将此选项与其他 Pull（拉动）选项结合使用。
Cut（剪切）	选择 Cut（剪切）选项仅移除材料。如果向添加方向拉动，则不会发生任何改变。可以将此选项与其他 Pull（拉动）选项结合使用。
No Merge（不合并）	拉动时不会合并到其他对象，即使该拉动对象与现有对象相交。
Pull Both Sides（拉动两侧）	选择单个分离边、压印边或曲面，然后单击此选项同时向该边或曲面的两个方向拉动。
Right-Handed Helix（右螺旋）	选择此选项可确定螺旋绕轴旋转的方向。
