角撑

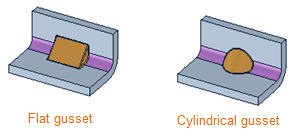

使用 Sheet Metal（钣金）选项卡 Create（创建）功能组的 Gusset（角撑）工具，可在设计中创建角撑。角撑是折弯内部不随其折弯的材料部分，但嵌入折弯内以加固或加强工件。可以创建平角撑或圆柱角撑。两种类型如下图所示。

创建角撑

1. 单击 Sheet Metal（钣金）选项卡 Create（创建）功能组中的 Gusset（角撑）。

2. 从 Options（选项）面板中选择角撑类型（平角撑或圆柱角撑），然后选择角撑的 Angle（角度）、Depth（深度）、Width（宽度）和 Round radius（圆角半径）值。

3. 单击要放置角撑的折弯。将出现角撑的蓝色轮廓，以指示角撑在折弯上的位置。

4. 单击以放置角撑。

移动角撑

移动角撑时，显示的唯一 移动手柄允许沿角撑定义所在的折弯轴移动角撑。

1. 单击 Sheet Metal（钣金）选项卡 Edit（编辑）功能组中的 Move（移动用于平移或旋转几何的工具。）。

2. 选择要移动的角撑。

3. 沿折弯轴移动角撑，以将其重新定位至新位置。

   也可为角撑输入一个新位置值。

使用填充工具填充角撑时，定义角撑的折弯几何将保持原状。
