创建支架的背部

1. 拉伸一条边以形成一个表面。

   1. 使用 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具，单击选中实体背部的边。

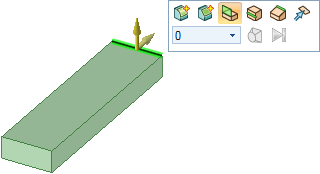

      该边将高亮显示，并且边的选项出现在 Options（选项）面板和微型工具栏中。将鼠标移到靠近微型工具栏使其更为不透明。

      如在 Design（设计）窗口中移动过模型，请单击 Design（设计）选项卡 Orient（定向）功能组中的 Home（主视图将视图恢复至“主”设置的工具。可以自定义“主视图”工具，以特定方向、位置和缩放级别显示设计。）按钮。也可按 H 键。这样会将模型定向为默认视图，并使其大小适合 Design（设计）窗口，如下图所示。







   2. 选择 Options（选项）面板中的 Extrude Edge（拉伸边）选项 。

      （将鼠标悬停在任意选项上可显示解释其功能的工具提示。）

      “拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。”箭头会发生变化，指示可拉伸边的两个默认方向。

   3. 向上拖动边以开始创建一个表面。







   4. 拖动时，按下空格键然后放开可显示尺寸字段。

      当尺寸显示时，可按空格键对尺寸进行编辑。

   5. 键入 1.4。

   6. 按 Enter 键完成表面。

      该表面现在出现在结构树中，位于实体下方。

2. 将表面拉伸成一个实体。

   1. 单击刚才创建的表面，按如下所示将其拖到实体前面。







   2. 输入 .483，使其与第一个实体的厚度相符。

   3. 按 Enter 键完成拉伸并创建表面。







      在结构树中，表面将消失，此新实体自动与第一个实体合并。

3. 保存工作。
