基准目标

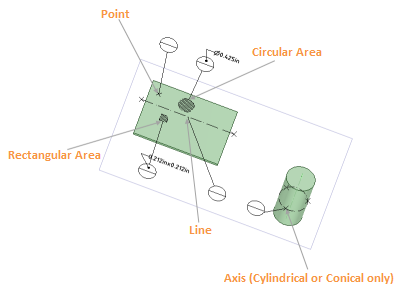

使用 Detail（详细包含的设计各个方面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡 Annotations（标注材料可以分配给对象任何可被工具识别的对象。三维对象包括顶点线的端点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。；两条或更多线或边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。的交点。可选取顶点用于草绘、标注尺寸和其他操作。、边、曲、曲面、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角见“内圆角”或“外圆角”：正三轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图以及拔模特征的中性面。、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。的属性，包括材料名称和属性，如密度和抗拉强度。清单中内容组成的标注。更改 BOM 表时，注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。也会随之更新。）功能组中的  Datum Target（基准假定一个大小、形状和位置非常精确的对象，用于定位或建立其他对象的几何关系。目标使用“组合”工具分割实体或表面时要剪切的对象。）工具，可在设计、图纸或三维标记一种可以标注和比较相同设计不同版本之间差异的文档可以包含设计版本、相关图纸以及三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。幻灯片任意组合的模型文件 (.scdoc) 。类型。幻灯片中创建基准目标。如下所示，可插入下列基准目标类型：

• 点
• 圆形区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。
• 轴（仅针对圆柱或圆锥）
• 线
• 矩形区域

基准目标的上方字段为尺寸绘图上的标注，以显示边或面的测量显示设计中边、面、实体测量属性的工具。尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。（目标区域的大小或基准目标点的直径）；下方字段为参考字母（目标标识字母），如下图所示：

创建基准目标时，默认情况下，基准标注高度比为 3.5。此设置控制标注圆大小是当前文本高度的几倍，例如，ASME美国机械工程师协会为工程制图规程制定的标准。可自定义标注样式以符合 ASME 标准。见 “IOS”、“JIS日本标准协会为技术图纸制定的标准。您可以自定义标注样式以符合 JIS 标准。默认情况下 JIS 与 ISO 相同，但 JIS 采用第三角视图，而 ISO 采用第一角视图。见 “ASME”、“ISO”。” 中该设置为 3.5x（3.5 倍），ISO国际标准组织制定的建筑和工程绘图标准， 其中包括尺寸和公差标注原则。您可以自定义标注样式以符合 ASME 标准。见 “ASME”、“JIS”。 模型设置为 4x（4 倍）。

插入基准目标

1. 选择 Datum Target（基准目标）工具。

2. 在 Options（选项）面板用户界面的不同区域，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标进行剪切。见“切割对象”。这些面板。中，选择目标类型。

   • 点

   • 圆形区域

   • 矩形区域

   • 线

   • 轴

1. 将鼠标悬停在设计的各个面上，预览合适的标注平面。

2. 将光标置于希望放置目标的位置。

3. 单击并拖动目标引出线至标注平面内部或外部的位置。

4. 单击上方字段以输入（或更改现有）标记数字或字母，如下图所示：



编辑基准目标：

基准目标由三个部分组成。可在 Properties（属性）面板中更改每个部分的属性。

• 选择标注后，可更改以下属性：
  • Hidden（隐藏） - True（是）或 False（否）
  • Layout（布局无需立即将布局中的线生成三维对象时，二维绘图模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。最为有用。如果尝试将布局线条草图模式或布局平面上绘制的直线、圆弧恒定半径的曲线；圆的一部分。见“扫掠弧”、“三点弧”、“相切弧”。或样条曲线。线有长度，但没有面积。使用“拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。、扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。”工具将草图拉成三维结构时，线将变为边。拉伸为三维实体，其成型方式与草绘线条并不相同。可将布局视为设计中创建的素描绘图。准备使用布局创建几何图形时，必须先将布局线投影到草图。将布局线投影到草图就如同墨水绘线。可导入二维 AutoCAD DXF 或 DWG 文件作为布局） - 若 Number of Callouts（标记数量）大于 1，可堆叠于 Top（上方）、Bottom（下方）、 Left（左侧）或 Right（右侧）。
  • Number of Callouts（标记数量） - 大于或等于 1
  • Text Height（文本高度） - 取决于模型单位
  • Text Position（文本位置） - 标记 Inside （内部）或 Outside（外部）
• 选择引出线后，可更改以下属性：
  • Arrow Style（箭头样式） - 从可选样式下拉列表中选择。
  • Arrow Length（箭头长度） - 选择 Default（默认）或输入值（采用模型单位）。
  • Arrow Width（箭头宽度） - 选择 Default（默认）或输入值（采用模型单位）。
• 选择目标后，可选属性取决于目标的类型。
  • 点
    • Type（类型） - 从 Point（点）、Circular（圆形）或 Rectangular（矩形）中选择。
    • Point Size（点大小） - 输入一个值（采用模型单位）。
  • Circular area（圆形区域）
    • Type（类型） - 从 Point（点）、Circular（圆形）或 Rectangular（矩形）中选择。
    • Radius（半径） - 输入一个值（采用模型单位）。
    • Rotation（旋转） - 输入圆旋转的度数。
    • Hatch Angle（阴影线角度） - 输入度数。
    • Hatch Spacing（阴影线间距） - 输入一个数字（采用模型单位）。
• 矩形区域
  • Type（类型） - 从 Point（点）、Circular（圆形）或 Rectangular（矩形）中选择。
  • Width（宽度） - 输入一个数字（采用模型单位）。
  • Height（高度） - 输入一个数字（采用模型单位）。
  • Rotation（旋转） - 输入旋转矩形的度数。
  • Hatch Angle（阴影线角度） - 输入度数。
  • Hatch Spacing（阴影线间距） - 输入一个数字（采用模型单位）。
• 线
  • Length（长度） - 输入一个数字（采用模型单位）。
  • Point Size（点大小） - 输入一个数字（采用模型单位）。
  • Rotation（旋转） - 输入旋转线使用“拉动”工具围绕其旋转面的线。的度数。
  • Show Points（显示点） - True（是）或 False（否）
• 轴
  • Point Size（点大小） - 输入一个数字（采用模型单位）。
  • Rotation（旋转） - 输入旋转线、点以及引出线位置的度数。
  • Show Points（显示点） - True（是）或 False（否）

可在 常规 SpaceClaim 选项的标注功能组中更改基准标注和目标的默认设置。

• Showdatum target end points（显示基准目标终点）：控制是否显示基准目标线终点。

• Datum Callout text height ratio（基准标记文本高度比）：控制标记圆大小是文本高度的几倍。

• Datum Target default point size（基准目标默认点大小）：控制基准目标点、线及圆使用的点大小。可对单个对象使用非默认点大小。

• Datum Target area default hatch spacing（基准目标区域默认阴影线间距）：控制圆形和矩形基准目标的阴影线间距。可对单个对象使用非默认间距。

• Datum Target area default hatch angle（基准目标区域默认阴影线角度）：控制圆形和矩形基准目标的阴影线角度。可对单个对象使用非默认角度。

• Datum callout leader arrow shape（基准标注引出线箭头形状）：控制连接基准目标的引出线箭头形状。

• 线型选项：
  • 设置基准目标区域边界的线型及厚度
  • 设置基准目标区域线的线型及厚度

确定基准目标尺寸

可通过以下方式标注尺寸：

• 朝向或从基准圆形区域标注尺寸。
• 朝向或从矩形基准中心或其任意边标注尺寸。
• 朝向基准目标线或整条线的终点标注尺寸。
• 单击圆通过基准目标轴的直径标注尺寸。
• 从基准目标轴上的点确定尺寸。

装配考量

基准目标仅出现在当前设计窗口在用户界面中显示模型或组件设计中的对象，包括最高级设计元件。每个元件由许多对象（如实体用于描述二维草图或三维绘图中对象的术语。和曲面）组成， 而且其中可能包含子元件。可以将部件视为一个“零件”。元件可保存为单独的文件。外部元件是可插入您的设计中的另一个设计。将元件设置为内部元件，可防止对外部元件文件进行更改时改动该元件。也可通过将元件保存为单独文件，来创建外部元件。见“轻型元件”，“组件”的区域， 也称为“工作区”。的根文档中。若其出现在元件中，则会显示在组件中该元件的每个副本中。如果将其储存在设计窗口的根文档中，则无需多个副本，极具灵活性。

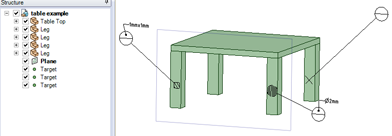

例如，一张四条腿的桌子中，每条腿都为相同元件，但在桌子组件中，每条腿可能需要不同的基准目标，或根本不需要基准目标。请参见下图。
