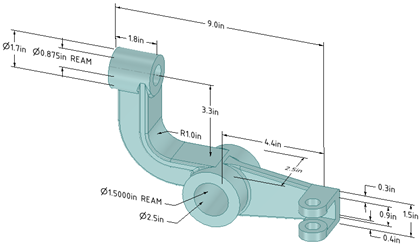

1. 在绘图视图中，使用 Center Line（中心线）工具添加一条中心线。

2. 单击 Dimension（尺寸）工具下方的箭头 并选择 Dimension（尺寸）。

3. 单击水平或垂直中心线

4. 单击边或面。

5. 单击以创建尺寸。

两种方法：

• 按住 Ctrl 键并单击弧恒定半径的曲线；圆的一部分。见“扫掠弧”、“三点弧”、“相切弧”。。
• 首先单击弧，然后按住 Ctrl 键拖动尺寸。

1. 单击 Dimension（尺寸）工具下方的箭头 并选择 Dimension（尺寸）。

2. 若在三维模式中创建尺寸，单击面以创建放置尺寸的标注平面。

   如需更改标注平面，请单击右键并在上下文菜单中单击 Select New Annotation Plane（选择新标注平面），然后选择新的标注平面。

3. 单击属于倒角使用“拉动”工具在两边间创建的斜角；等角度；斜角。的边或面。

4. 将鼠标悬停在设计上，预览可能的尺寸。

5. 单击以创建尺寸。

标注平面和圆柱倒角尺寸。



将 Flip Chamfer Dimension（反转倒角尺寸）属性设置为 True（是），可反转倒角尺寸的方向。

反转倒角尺寸



在 SpaceClaim 选项 Detailing（细节）选项卡 General（全局）页的 Annotation（标注）选项中，可选择倒角尺寸的显示方式。



• Default chamfer dimension style（默认倒角尺寸样式）：
  • Linear（线性）：使用延伸所绘对象的外部边界。线显示尺寸，如上图所示。
  • Normal to chamfer（垂直于倒角）：使用垂直于倒角的引出线显示尺寸，如下图所示。



• Default chamfer dimension text format（默认倒角尺寸文本格式）：
  • <length> X 45：文本显示方式如上图所示。
  • C<length>：文本显示方式如下图所示。



1. 单击 Detailing（详细）选项卡 Annotation（标注）功能组中 Dimension（尺寸）下的箭头，并选择 Ordinate Dimensions（坐标尺寸）。

2. 若在三维模式中创建尺寸，单击面以创建放置尺寸的平面。

   将鼠标悬停在设计的各个面上，预览合适的标注平面。（在“草绘”或“剖面”模式中，草图栅格确定标注平面。）若光标所在位置出现多个对象，请使用滚轮或箭头键以高亮显示各个对象。

   要为圆柱面创建标注平面，请选择圆柱的轴。

   如需更改标注平面，请单击右键并在上下文菜单中单击 Select New Annotation Plane（选择新标注平面）。然后单击新位置，并单击 Set As Annotation Plane（设置为标注平面）。

3. 单击一条线、边或中心线以设置基准假定一个大小、形状和位置非常精确的对象，用于定位或建立其他对象的几何关系。尺寸。

   可使用现有延伸线作为尺寸标注参考。延伸线为将点连接到尺寸文本的线。若选择延伸线，将使用延伸线尺寸的基准尺寸。

4. 将鼠标悬停在面上，预览所有可能的尺寸。

   如果有很多坐标尺寸，预览可能会比较慢。启动 SpaceClaim使用如下命令行选项来限制预览中显示的尺寸的数量。我们在例子中将该值设为10，你也可以设成需要的任何数值。

   MaxOrdDims=10

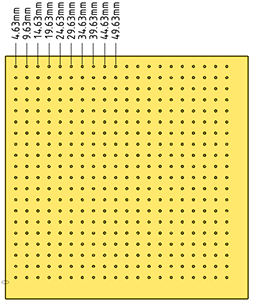

   下面的板子共有400个孔，但预览中只会显示10个。



5. 单击点以放置尺寸线。

   若选择个面，则将创建所有可能的坐标尺寸。

   可单击多个点，以针对这些尺寸使用相同基线。

   基准尺寸可显示或隐藏，具体取决于详细选项中所选择的细节标准。

   如果坐标尺寸间距过近，将包含自动转向点， 这样可使其更易读取。

使用角度基准

首先，创建一个简单的定向尺寸。然后使用其中一条参考线用作尺寸标注起始点的线。以设置坐标尺寸的基准和方向。

在上例中，选择现有圆到圆尺寸最左侧的参考线以确定基准。

1. 从径向尺寸开始

2. 可选 - 在 SpaceClaim 选项中设置Foreshortened radial dimension center size（透视收缩径向尺寸中心大小）

3. 单击右键并选择 Foreshortened（透视收缩）



4. 如有需要，移动端点和转向点。

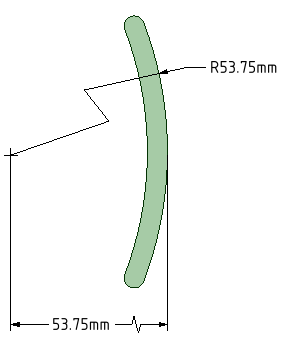

5. 朝向中心标注尺寸将产生一个透视收缩长度尺寸。



1. 单击 Dimension（尺寸）工具下方的箭头 并选择 Dimension（尺寸）。

2. 在 Design（设计）窗口右侧选择 Select bodies（选择主体一个实体或曲面。）工具向导特定于所选工具的功能。。

3. 选择要标注尺寸的实体或主体：

   • 若选择单个主体，则将创建最大水平或垂直尺寸，如下图所示。



   • 若选择多个主体，则将创建两个实体的尺寸，并且尺寸将锚定在距离实体单击位置最近的一侧。选择各个实体前，必须单击 Select bodies（选择主体）工具导向，故需单击工具导向并选择首个零件，然后再次单击工具导向并选择第二个零件。

     下例均选择上部零件靠近顶端位置。左图示例选择下部零件顶端位置；右图示例选择下部零件底端位置。鼠标箭头指示下部零件的选择位置。单击工具导向并将鼠标悬停在第二个零件上时，可看到尺寸预览图。



   • 若在图纸剖面视图图纸的一个视图选择。剖面视图显示设计的一个截面。可从图纸其他视图中创建剖面视图。见“普通视图图纸的一个视图选择。普通视图使所选视图独立于用于创建该视图的原始视图。见“投影视图图纸的一个视图选择。可以从图纸的其他视图创建投影视图，以显示模型的另一面。见“普通视图”、“剖面视图”和“详细视图”。”、“剖面视图”和“详细视图”。”、“投影视图”、“详细视图图纸的一个视图选择。详细视图可以创建一个特定区域的放大视图，通过放大部分区域来显示更多细节。您可以从图纸的其他视图创建详细视图。见“普通视图”、“投影视图”、“剖面视图”。”。中创建尺寸，则将在剖面可见主体范围内创建尺寸，如下图所示。



1. 选择尺寸标注，对其进行移动、调整尺寸或旋转。

   若要移动尺寸注释可以添加至绘图中的信息，如注解、尺寸、几何公差、中心标记和材料清单等。，请使用 Select（选择）工具将鼠标悬停在方框的边上，直到光标变为 ，然后拖动注释。

   要调整尺寸注释框的尺寸，请拖动注释框的手柄（白色圆圈）。

2. 选择注释文本以重新设置其格式。

3. （可选）右键单击尺寸，然后从微型工具栏右键单击“设计”窗口时出现的工具特定选项集。也可从“选项“面板访问这些选项。中选择文本格式选项。

   单击 以选择公差格式，然后编辑公差文本。

   • 有关极限和拟合的使用说明，参见下面的“极限与拟合公差”章节。

   单击 以插入字段。可以在 Insert Field（插入字段）窗口中选择字段类型和格式。

   从 下拉列表中选择并插入符号。

4. 单击箭头可循环查看可用的引出线样式。

   也可右键单击箭头并选择 Arrow Style（箭头样式）来为该箭头选择样式，或选择箭头，并从 Properties（属性）面板中为箭头头部选择样式。

5. 单击注释引出线以进行修改。

   可右键单击引出线并选择 Add Jog Point（添加转向点）以添加新点。

6. 要更改尺寸延伸线与其在对象上的参考点之间的距离，请单击延伸线，然后将鼠标悬停在最靠近对象的端点上。拖动红点以更改其与对象之间的距离。

   若看不到延伸线，请将鼠标悬停在尺寸引出线的端点，延伸线可能位于此处。看到两个红点后即可拖动：



7. 在 Properties（属性）面板中修改尺寸注释的属性。包括：

   • Arrow Length（箭头长度）和 Width（宽度） 属性，用于设置箭头的长度和宽度

   • Measurement（测量）属性，用于更改测量类型。例如，可选择显示孔的半径而非直径。

   • Precision（精度）属性，用于更改小数位数。

   • 公差属性的Upper Limit（上限）、Lower Limit（下限）以及 Type（类型），用于更改尺寸的格式以及输入公差的上下限值。

8. 要使尺寸适合文本框
   • 右键单击注释并打开 Autofit（自动拟合）下拉菜单。
   • 选择以下选项之一：
     • Do not autofit（不自动拟合）：文本框调整至文本大小，并在键入时随之扩大。注释周围无空白区域，并随文本大小相应调整文本框。
     • Resize text height on overflow（溢出时调整文本高度）：文本始终适合框的宽度。若框变宽，第二行文本将移至第一行。
     • Shrink text on overflow（溢出时收缩文本）：均匀调整文本（宽和高）并缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。以适合文本框大小。
     • Shrink text horizontally on overflow（溢出时水平收缩文本）：文本的宽度发生更改但高度不变。

对于采用ISO国际标准组织制定的建筑和工程绘图标准， 其中包括尺寸和公差标注原则。您可以自定义标注样式以符合 ASME 标准。见 “ASME”、“JIS日本标准协会为技术图纸制定的标准。您可以自定义标注样式以符合 JIS 标准。默认情况下 JIS 与 ISO 相同，但 JIS 采用第三角视图，而 ISO 采用第一角视图。见 “ASME”、“ISO”。”。 286-1和ISO 286-2标准的公制单位，支持极限与拟合公差。关于对极限与拟合公差的完整描述，请参考这些标准。

你可以对用于孔、轴以及相对平面（比如，面的法线在选定点处垂直于平面的向量。在非平面中，在选定点处垂直于该处切平面的向量。相互对着）的公制尺寸采用极限与拟合。







极限与拟合公差采用一个字母和一个数字来指定（参考标准中的一个表）。

如要施加一个极限与拟合公差

1. 选择上述其中一个尺寸
2. 在Properties（属性）面板中，将公差类型修改为Limits and Fits（极限与拟合），或在微型工具栏中单击。
3. 根据尺寸大小，以下公差属性被设为默认值：
   • Upper Limit（上限）——该尺寸的最大允许值
   • Lower Limit（下限）——该尺寸的最小允许值
   • System of Fits（拟合系统）——设置计算公差所用的固定基准。既可以采用Hole Basis（孔基础，轴被装配到孔中），也可以采用Shaft Basis（轴基础，孔被装配到轴上）。
   • Hole Fundamental Deviation（孔基本偏差）——基本偏差用于确立公差区相对于基本大小的位置。当拟合系统被设为孔基础时，将采用“H”。当拟合系统被设为轴基础时，则可能是允许字母（A - ZC）中的任一个
   • Hole IT（孔IT）——“IT”指的是国际公差等级。它是一个公差组，它会根据尺寸的Basic Size（基本大小）而有变动，但准确性会保持在既定等级内，相对来说很稳定。任何允许的数字标识（IT01 - IT18）
   • Shaft Fundamental Deviation（轴基本偏差） ——基本偏差用于确立公差区相对于基本大小的位置。当拟合系统被设为孔基础时，则可能是任何允许的字母标识（从a到zc）。当拟合系统被设为轴基础时，将采用“h”。
   • Shaft IT（轴IT）——任何允许的数字标识（IT01 - IT18）
   • Method of Designating（标识方法）——公差的显示格式
4. 可根据情况适当更改任何属性

在SpaceClaim选项 > Detailing（详情）的 Limits and Fits（极限与拟合）部分中，可对属性设置默认值。

极限与拟合符号包含IT等级号和基本偏差字母。在等级号中，“IT”被去掉，所以只剩下数字。这样可以看到，公差尺寸的结构是零件的基本尺寸，后接一个含有字母和数字的符号。Fit（拟合）以Basic Dimension（基本尺寸）来表示，这个基本尺寸为两个元件所共用，后接一个与两个元件相对应的符号，带有内部零件符号和外部零件符号。

下表中给出了一些例子。

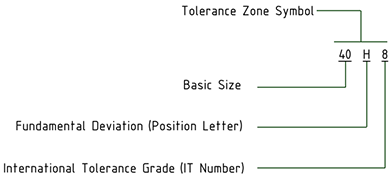

内部（孔）元件

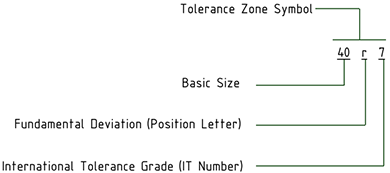

外部（轴）元件
基本大小为40情况下孔与轴之间的拟合



设置 Method of Designating（命名方式）属性以更改符号的显示格式。下表中列举了一些选择。

40H8
40H8 (40.039/40)
40.039/40 (40H8)
40.039/40
40H8/h7

当修改一个具有极限和拟合公差的尺寸的大小时，上限和下限会根据极限与拟合公差表发生变动。

如果修改的是IT号，公差符号会相应更新。

如果尺寸具有极限和拟合公差并且有些输入参数是无效的，那么尺寸颜色会变为红色。如下图所示。

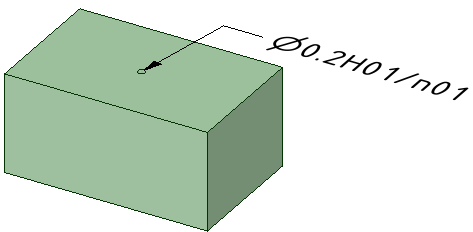

公差对于H01/n01具有一个拟合

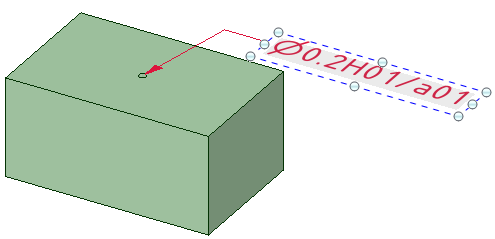

拟合被改成了H01/a01，这是无效的



1. 创建两个图层，一个用于注释，一个用于标注平面。

2. 将注释置于其中一个图层一种视觉特性（如可见性和颜色）分组机制。您可以将对象在图层上分组以组织绘图。要显示或隐藏标注平面时，图层尤为有用。上，另一图层则放置标注平面。

3. 关闭包含标注平面的图层的可见性。

1. 选择多个尺寸。
2. 在鼠标右键菜单中，从以下各项中选择：
   • Align Lefts（左对齐） - 对齐每个尺寸的左端。
   • Align Centers（中心对齐） - 垂直对齐每个尺寸的中心。
   • Align Rights（右对齐） - 对齐每个尺寸的右端。
   • Align Top Lines（顶线对齐） - 对齐每个尺寸首行文本的底端。
   • Align Middles（中间对齐） - 水平对齐每个尺寸的中间。
   • Align Bottom Lines（底线对齐） - 对齐每个尺寸末行文本的底端。
   • Make Same width（宽度相同） - 使每个尺寸保持与第一个所选注释相同的宽度。某些文本可能会相应缩放。
   • Make Same Height（高度相同） - 使每个尺寸保持与第一个所选注释相同的高度。某些文本可能会相应缩放。
   • Make Same Size（大小相同） - 使每个尺寸保持与第一个所选注释相同的大小（高度和宽度）。某些文本可能会相应缩放。
   • Distribute Horizontally（水平分布） - 每个尺寸的间距水平均匀分布。
   • Distribute Vertically（垂直分布） - 每个尺寸的间距垂直均匀分布。
   • Remove Horizontal Spacing（移除水平间距） - 移除均匀分布的水平间距，调整严重重叠部分。
   • Remove Vertical Spacing（移除垂直间距） - 移除均匀分布垂直间距，调整严重重叠部分。

以上命令不会影响旋转方向不同的注释。

右键单击标注平面并选择：

• Show all dimensions（显示所有尺寸），用于显示所有标注平面上的尺寸。
• Show dimensions（显示尺寸），仅显示右键单击的标注平面上的尺寸。
