图纸

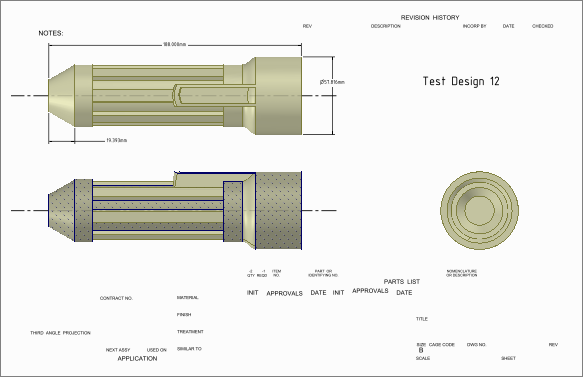

在结构树中右键单击图纸，然后从上下文菜单在用户界面中，对所执行操作功能进行详细说明的列表。右键单击设计窗口可进入上下文菜单。中选择 Open Sheet（打开图纸）。



在结构树中右键单击图纸，然后从上下文菜单中选择 Delete（删除）。

图纸窗口将关闭。如任何其他打开的设计文档可以包含设计版本、相关图纸以及三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。幻灯片任意组合的模型文件 (.scdoc) 。不再参考图纸，则图纸将从活动历史中移除， 但不会从参考图纸的其他文档中删除。



可通过常规的鼠标 + 键盘组合用于剪切或组合几何的工具以及菜单命令定向图纸。例如，可以按鼠标中键并拖动以旋转图纸。请参阅定向。

在图纸任意区域单击右键，并从上下文菜单中选择 View（视图） > Flat View（平视图），以正面查看图纸。

图纸在 Views（视图）选项卡中具有单独命名的不同视图。这些视图用于在设计区域定向图纸。默认的命名视图有：

• 主视图：默认将视图改为正面。可设置为不同视图。

• 平面图：基于选择的面将试图改为正面。如未选则任何面，则图纸将面向绘图窗口。

• 平视图：将视图改变为正面向图纸。

请参阅自定义视图。



在结构树中右键单击标注材料可以分配给对象的属性，包括材料名称和属性，如密度和抗拉强度。清单中内容组成的标注。更改 BOM 表时，注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。也会随之更新。平面，然后选择 Show all dimensions（显示所有尺寸绘图上的标注，以显示边或面的测量显示设计中边、面、实体测量属性的工具。尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。），以显示该平面上的所有设计标注。单击标注可对其进行编辑。在图纸上所作的更改也会出现在设计中。



绘图中的结构树显示每个绘图下的设计元件见“元件”。您可以：

• 隐藏或显示视图：选中或取消选中结构树中视图旁的复选框。也可以在图纸视图中右键单击，并从上下文菜单中选择 Hide（隐藏）。
• 在所有视图中隐藏或显示一个元件：在结构树中右键单击该元件，并在上下文菜单中选择 Hide in all views（在所有视图中隐藏）或 Show in all views（在所有视图中显示）。
• 在特定视图中隐藏或显示元件：选中或取消选中结构树中元件旁的复选框。

• 在所有视图中隐藏或显示一个对象：在结构树中右键单击该对象，并在上下文菜单中选择 Hide in all views（在所有视图中隐藏）或 Show in all views（在所有视图中显示）。

• 在特定视图中隐藏或显示一个对象：在图纸中右键单击该对象，并在上下文菜单中选择 Hide in Selected View（在选定视图中隐藏）。在结构树中选中复选框可恢复显示。

• 在视图中隔离一个实体：在图纸中右键单击该实体，并在上下文菜单中选择 Isolate in selected view（在所选视图中隔离）。也可右键单击图纸中主体一个实体或曲面。的面。除所选对象外，视图中所有几何都将消失。该选项不适用于元件。
• 在元件实例中隐藏单个曲线三维空间中的线。：右键单击该曲线，并从上下文菜单中选择 Hide（隐藏）。也可选中或取消选中结构树中曲线旁的复选框。

结构树显示视图中隐藏的任何对象的综合可见状态，如下图所示。

图纸中的可见性独立于设计窗口中模型的可见性。

如果在一个新文档中插入模型，该模型的可见性遵守文档中保存的设置。插入模型后，对象的可见性独立于保存的文档。

在图纸中从现有视图创建新视图（普通视图图纸的一个视图选择。普通视图使所选视图独立于用于创建该视图的原始视图。见“投影视图图纸的一个视图选择。可以从图纸的其他视图创建投影视图，以显示模型的另一面。见“普通视图”、“剖面视图”和“详细视图”。”、“剖面视图”和“详细视图”。、投影视图、剖面视图图纸的一个视图选择。剖面视图显示设计的一个截面。可从图纸其他视图中创建剖面视图。见“普通视图”、“投影视图”、“详细视图图纸的一个视图选择。详细视图可以创建一个特定区域的放大视图，通过放大部分区域来显示更多细节。您可以从图纸的其他视图创建详细视图。见“普通视图”、“投影视图”、“剖面视图”。”。或详细视图）时，对象的可见性将复制到新视图。



在图纸的 Structure（结构）面板中右键单击根节点，并选择 Open Root Part（打开根零件）。

在从仅包含元件的设计文档打开的图纸中，右键单击元件根节点，然后选择此选项，以显示整个组件的设计文档。在无视图的图纸中，右键单击图纸根节点，然后选择此选项，以显示组件的设计文档。

在结构树中右键单击图纸，然后从上下文菜单中选择 Duplicate（复制）。

图纸及其视图会复制在一张新的图纸中。



你可以对图纸，连同所有标注、格式、表格和内容进行拷贝和粘贴。

1. 在结构树中选择一张图纸
2. 单击功能区中的Copy（拷贝）或使用Ctlr+C快捷键
3. 单击功能区中的Paste（粘贴）或使用Ctrl+V快捷键
