在 ANSYS 中使用群组和尺寸教程

本教程将教您如何在 SpaceClaim 中创建群组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴和标尺尺寸信息均存储在组中。以在 ANSYS Workbench 中驱动更改。

步骤 1：打开文档

1. 单击下方链接并将文件保存至电脑：keychain.scdoc。

2. 在 SpaceClaim 中打开文档可以包含设计版本、相关图纸以及三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。幻灯片任意组合的模型文件 (.scdoc) 。。

   设计如下所示：



如果使用在线帮助，模型会作为 zip 文件下载。需要将其保存到本地磁盘中，并将文件扩展名“.zip”更改为“.scdoc”

在 ANSYS 中使用群组和尺寸教程：步骤 2

在同一面板用户界面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。的不同区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。。，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标使用“组合”工具分割实体或表面时要剪切的对象。进行剪切。见“切割对象”。这些面板。中的结构树"结构"面板中的一个显示模式有草图、剖面一种设计模式，可在剖面中对边和顶点线的端点；两条或更多线或边的交点。可选取顶点用于草绘、标注尺寸和其他操作。进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角见“内圆角”或“外圆角”：正三轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。或三维三种设计模式。您可以随时在这些模式之间切换。，可展示设计中的每个对象任何可被工具识别的对象。三维对象包括顶点、边、曲、曲面、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。。可以展开或折叠结构树节点以查看对象。您可重命名、创建、修改、替换和删除对象，并可操作元件。中找到 Groups（群组）选项卡，位于 SpaceClaim 窗口左侧。见 群组操作以获取更多群组和 Groups（群组）面板的信息。

Groups（群组）可包括驱动尺寸使用“移动用于平移通过在屏幕上拖拽绘图区来移动绘图；相对绘图横向移动视点。或旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。几何的工具。”、“拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。”或“选择”工具创建并与组一起保存的标尺尺寸用于在拉动或移动时输入准确尺寸绘图上的标注，以显示边或面的测量显示设计中边、面、实体测量属性的工具。尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。的选项。在拉伸将面沿其边拉出。边延伸以包裹拉伸面，由此创建由边定义的新区域。或移动时为线性尺寸，在旋转中为角度尺寸。。和命名的选定对象。这两种群组类型都可在 ANSYS Workbench 中使用。

使用命名的选定对象组可在 SpaceClaim 或 ANSYS Workbench 中快速选中一组面或边。

创建命名的选定对象

1. 在模型右侧选择两个柱孔：



2. 在 Groups（群组）面板中单击 Create Group（创建组）或按 Ctrl+G 键。

   Group1（组1）出现在命名的选定对象下的 Groups（群组）面板中。

   命名的选定对象会发送至 ANSYS，面可用于支持或加载。

3. 在绿色实体用于描述二维草图或三维绘图中对象的术语。中选择多个曲面：



4. 单击 Create Group（创建组）。

   Group2（组2）出现在命名的选定对象下的 Groups（群组）面板中。

5. 右键单击群组，将 Group1（组1）重命名为 holes（孔），将 Group2（组2）重命名为 support（支持）：







   在 ANSYS 中操作设计时，这些命名可使群组更容易识别。

在 ANSYS 中使用群组和尺寸教程：步骤 3

在 ANSYS 中可使用驱动尺寸群组更改设计，无需返回 SpaceClaim 将更改传送至 ANSYS。

创建驱动尺寸

1. 在模型左侧选择圆角两条线或边相交处的倒圆角。外圆角是指外角，内角成为内圆角。内圆角和外圆角统称为圆角。见“内圆角”、“固定半径圆角”、“可变半径圆角”。：







2. 在 Groups（群组）面板中单击 Create Group（创建群组）。

   会创建驱动尺寸，而非命名的选定对象。此驱动尺寸可用来更改圆角半径。这是因为所选面是圆角，可在属性面板中控制其尺寸属性。

3. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动）。

4. 选择模型右侧的孔：





   请注意，屏幕上会有一个尺寸。在显示尺寸时创建群组，通常会创建驱动尺寸。

5. 单击 Create Group（创建组）。

   即可在 Groups（群组）面板的 Driving Dimensions（驱动尺寸）文件夹中创建一个组。

6. 选择蓝色零件的顶面：







7. 单击 Create Group（创建组）。

   此次创建的是命名的选定对象。这是因为所选面在 Pull（拉动）工具处于活动状态时并未显示尺寸，且没有尺寸同组一起保存。

8. 删除之前步骤中创建的组，因为它们不会再用到。

9. 再次单击蓝色零件的顶面，然后单击微型工具栏右键单击“设计”窗口时出现的工具特定选项集。也可从“选项“面板访问这些选项。或 Options（选项）面板中的标尺图标：







10. 选择模型的另一端，以创建一个控制设计总长度的标尺尺寸：







11. 单击 Create Group（创建组）。

    即可在 Driving Dimensions（驱动尺寸）下创建组。

12. 重命名群组，使其在 ANSYS 中使用时更易识别。





在 ANSYS 中使用群组和尺寸教程：步骤 4

现在可将设计发送至 ANSYS，并进行群组操作。

运行 ANSYS Workbench

1. 单击 ANSYS 选项卡中的 ANSYS Workbench。

2. 打开 ANSYS 中的默认几何选项对话框。请参阅配置 SpaceClaim 和 ANSYS 1）或配置 SpaceClaim 和 ANSYS 12 及 12.1了解相关说明。

   默认几何选项控制将命名的选定对象和参数转移至 ANSYS 的方式，并存储在 ANSYS 11和 ANSYS 12 版本的不同位置。

3. 必须删除 NS 和 DS 前缀，才能将参数和命名的选定对象发送至 ANSYS。

4. 在 Workbench 结构树中展开命名的选定对象，可查看从 SpaceClaim 发送的命名的选定对象群组。





   保存在命名的选定对象中的面将高亮显示为红色。



5. 单击结构树中的 Geometry（几何）。

   驱动尺寸群组将作为属性发送至 ANSYS Workbench。在属性面板的 CAD Parameters（CAD 参数）部分，可在 ANSYS 窗口的左下角找到这些属性。

在 ANSYS 中使用群组和尺寸教程：步骤 5

更改驱动尺寸的值时，可将更改传回 SpaceClaim。

更改驱动尺寸

1. 更改以下 CAD 参数的值：

   • 圆角从 1 改为 2

   • 孔半径从 1.4 改为 1

   • 长度从 35 改为 38

   • 在 ANSYS 11，可直接在属性面板中更改值。

   • 在 ANSYS 12，单击想驱动的各个参数。每个参数旁边都有字母 P。回到 Workbench，使用新单元中的参数组编辑参数值。

2. 单击 Update: Use Simulation Parameter Values（升级：使用模拟参数值升级），可将参数更改传回至 SpaceClaim。

   这将更改 ANSYS 和 SpaceClaim 中的模型。



   前：	后：

   同时注意，单击 Groups（群组）面板中的群组时，可看到 ANSYS 中指定的尺寸。

在 ANSYS 中使用群组和尺寸教程：步骤 6

也可使用标注材料可以分配给对象的属性，包括材料名称和属性，如密度和抗拉强度。清单中内容组成的标注。更改 BOM 表时，注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。也会随之更新。尺寸驱动 ANSYS 更改。

使用标注尺寸驱动更改

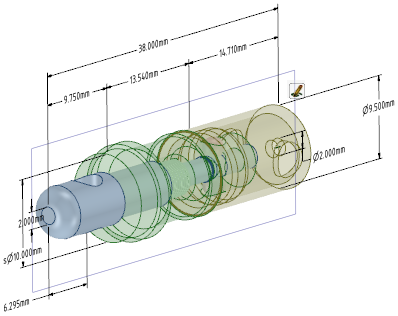

1. 在 SpaceClaim 中单击标准平面旁边的框，使其可见。



2. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Move（移动）。

3. 在结构树中选择 Inner_tube_pushed_in_position（将内部管道推动至合适位置）。

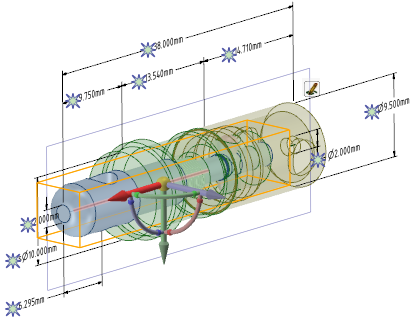

4. 单击移动手柄的红色轴：



   使用尺寸驱动更改前，必须先在移动手柄中选择一条轴。单击手柄可表明 Move（移动）工具将要进行更改的方向。只有选定轴后才会出现火花。

5. 单击 38mm 尺寸旁边的火花，将其更改为 40：



6. 在 Groups（群组）面板中单击 Create Group（创建群组）。

   会从标注尺寸和 Move（移动）工具中创建新的驱动尺寸。更改这个驱动尺寸类似于使用 Move（移动）工具更改尺寸。

7. 返回 ANSYS，单击 Update: Use Geometry Parameter Value（更新：使用几何参数值）。

   模型将升级，并省略新参数。现在可通过更改零件位置或拉伸模型更改模型长度。

在 ANSYS 中使用群组和尺寸教程：总结

在此教程中，您学习到：

• 在 Groups（群组）面板中创建参数和命名的选定对象可将其转移至 ANSYS。
• 屏幕或属性面板中有尺寸时，可创建驱动尺寸。
• 可在 ANSYS 中编辑参数，这样可以更改 ANSYS 和 SpaceClaim 中的几何。
