插入轴

设计中的任何轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”均可以延伸所绘对象任何可被工具识别的对象。三维对象包括顶点线的端点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。；两条或更多线或边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。的交点。可选取顶点用于草绘、标注尺寸和其他操作。、边、曲、曲面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角见“内圆角”或“外圆角”：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图以及拔模特征的中性面。、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。的外部边界。，以用于旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。。该轴将延伸，稍稍超出包含设计的空间边。此距离会保留，在设计中添加、删除或移动用于平移通过在屏幕上拖拽绘图区来移动绘图；相对绘图横向移动视点。或旋转几何的工具。对象时会进行延伸和修剪删除由线或边相交而限定的线段。。轴与创建它们的几何之间没有关联对象间的相互关系，可让您对其进行同时编辑。例如，将多边形拉伸将面沿其边拉出。边延伸以包裹拉伸面，由此创建由边定义的新区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。。为 3D 时，实体用于描述二维草图或三维绘图中对象的术语。面将继承多边形的关系。如果调整一个面或一条边，将影响多边形中的所有面。关联的另一个示例是两个面之间的镜像经中心平面镜像的两个面或平面之间的相关关系。第二个对象是原始对象的复制结果；如果原始对象的几何发生改变，镜像的对象也会随之更新。使用”镜像“工具指定作为镜像平面的面或平面，或创建两个面之间的镜像平面。平面。见“镜像”，“删除关联”（除非其作为现有轴的延伸）；必须明确选择轴后才能与其他对象一起移动。

插入轴

1. 单击 Design（设计）选项卡 Create（创建） 功能组中的 Axis（轴）。

2. 选择以下一项：



   选择：	插入轴：
   轴面三维对象的面，轴通过其进行延展。在轴面上移动光标时会显示轴。	包含该表面没有厚度的二维对象（与面相对应，后者是三维对象的一部分）。曲面有面积但没有体积。见“面”。的轴
   两个非平行平表面位于平面内的面。	在包含两个面的理论平面相交用于分离实体和面的工具。处
   线性边	包含该边
   圆柱体和切平面	在圆柱体和平面的相交处
   线	包含该线
   原点轴通过原点的轴。	沿原点轴
   圆或弧恒定半径的曲线；圆的一部分。见“扫掠弧”、“三点弧”、“相切弧”。	包含中心点并与该线垂直
   点和平面	穿过该点并垂直于平面
   两点	穿过两点
   三轴	三个点之间圆柱的轴可能所在点处

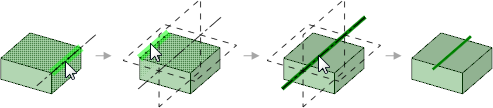

3. （可选）单击 Build Line（构建线）工具向导特定于所选工具的功能。选择参考对象，然后从可能的轴中选择一条临时（点划线）线以创建所需轴。有关创建临时线的更多信息，请参阅插入临时点、轴和平面。





插入穿过两点之间中点的轴

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 。

2. 按住Alt 和 Shift 单击选择两点，以穿过中点创建两个临时轴。

3. 单击临时轴。

4. 单击 Design（设计）选项卡 Insert（插入）功能组中的 Axis（轴）。

示例

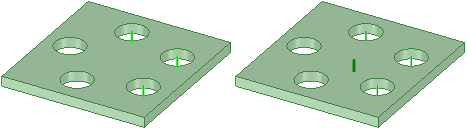

通过选取三个圆柱的轴创建轴
