Combine（组合用于剪切或组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴和标尺尺寸信息均存储在组中。合几何的工具）工具可用于组合对象任何可被工具识别的对象。三维对象包括顶点线的端点；两条或更多线或边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。的交点。可选取顶点用于草绘、标注尺寸和其他操作。、边、曲、曲面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角见“内圆角”或“外圆角”：正三轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图以及拔模特征的中性面。、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。。可以将对象彼此添加（或合并），也可彼此切割（或分割）。这些操作也被称为布尔操作。

Combine（组合）工具的工具向导特定于所选工具的功能。会一直附着，并且单击时会出现双轮廓空间中的线；对象的轮廓线；用于描绘扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。或弯曲的对象。线。工具向导见“工具向导”会保持选定，这样就不用一直按住 Ctrl 来多次执行相同操作。要对工具向导取消附着，可以再次单击该工具向导，然后单击另一个工具向导或单击设计窗口在用户界面中显示模型或组件设计中的对象，包括最高级设计元件。每个元件由许多对象（如实体用于描述二维草图或三维绘图中对象的术语。和曲面）组成， 而且其中可能包含子元件。可以将部件视为一个“零件”。元件可保存为单独的文件。外部元件是可插入您的设计中的另一个设计。将元件设置为内部元件，可防止对外部元件文件进行更改时改动该元件。也可通过将元件保存为单独文件，来创建外部元件。见“轻型元件”，“组件”的区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。， 也称为“工作区”。中的空白处。

使用 Combine（组合）工具操作阵列时，会将整个阵列合并，或用于剪切目标使用“组合”工具分割实体或表面时要剪切的对象。。

分割实体和曲面

1. 单击 Design（设计）选项卡 Intersect（相交用于分离实体和面的工具。）功能组中的 Combine（组合）。

2. 选择要分割的目标实体或曲面。

   可以在结构树"结构"面板用户界面的不同区域，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标进行剪切。见“切割对象”。这些面板。中的一个显示模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。，可展示设计中的每个对象。可以展开或折叠结构树节点以查看对象。您可重命名、创建、修改、替换和删除对象，并可操作元件。中选择组合对象。如果选择一个元件，则选定属于该元件的所有对象。

   可以使用临时几何来分割对象。

   可以在 Combine（组合）工具中使用锁定主体一个实体或曲面。作为切割工具，但不能将其作为目标。请参阅锁定和解锁对象。

3. （可选）选择以下选项：

   • Merge when done（完成后合并）：在退出组合工具时合并所有相接触的新建实体或曲面。

   • Imprint curves（压印曲线三维空间中的线。）：在相交位置创建边而不是选定区域。

   • Keep cutter（保留切割工具）：在设计中保留切割平面。如果未选择此选项，则一旦选中切割面，就会自动删除该面。

   • Make all regions（创建所有区域）：使用切割工具对象切割目标对象，以及使用目标对象切割切割工具对象。目标和切割工具必须为同一类型的对象。

4. 选择一个或多个对象作为切割工具。

   根据选择的选项，将保留或删除切割曲面。在 Structure（结构）面板中，可以看到通过切割创建的实体或面。

   将鼠标光标移到目标上以查看通过切割创建的区域。

5. （可选）选择要删除的切割区域。

合并实体和曲面

1. 单击 Combine（组合）。

2. 选择目标实体或表面没有厚度的二维对象（与面相对应，后者是三维对象的一部分）。曲面有面积但没有体积。见“面”。。

   可以在结构树中选择组合对象。如果选择一个元件，则选定属于该元件的所有对象。也可框选多个实体或表面，以一次性对其合并。

   实体可与实体合并，曲面可与曲面合并。只有曲面创建一个可以添加到实体或分割该实体的区域时，实体和曲面才能合并。

3. 单击 Select Bodies to Merge（选择合并主体）工具向导或按住 Ctrl。

4. 选择要与目标合并的实体或面。

快速方法

按住 Ctrl选择要组合的实体或曲面，然后单击 Combine（组合）工具将其合并。

在面的相交处创建三维曲线

1. 单击 Combine（组合）。

2. 选择目标实体或表面。

工具向导

Combine（组合）工具的工具向导会一直附着，并且单击时会出现双轮廓线。工具向导会保持选定，这样就不用一直按住 Ctrl 来多次执行相同操作。要对工具向导取消附着，可再次单击该工具向导，然后单击另一个工具向导或单击设计窗口中的空白处。

选项

Combine（组合）工具提供下列选项。从 Options（选项）附接面板选择一个或多个选项，或单击右键并从微型工具栏右键单击“设计”窗口时出现的工具特定选项集。也可从“选项“面板访问这些选项。中进行选择：

• Make solids（创建实体）：可能时，在目标和切割工具对象相交处创建实体。选中此选项，则可选择以下任意选项：
  • Merge when done（完成后合并)：选择此选项在退出 Combine（组合）工具时，合并所有互相接触的新建实体或曲面。也可单击设计窗口的空白处以完成合并。不合并隐藏的对象。这样在完成复杂的切片切块环节后，不必选择所有切割区域并手动将其合并。
  • Keep cutter（保留切割工具）：SpaceClaim 假定已创建一个仅用于切割的切割工具对象。如果要在设计中保留切割曲面，请选择此选项。如果未选择此选项，则一旦选中切割面，就会自动删除该面。换而言之，除非选择此选项，否则切割工具对象通常不会保留。保留的切割工具可以是曲面或实体，但无论何种对象，均只能切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。目标的区域。

    如果分割曲面，请选中此选项以避免切割工具对象被目标对象分割。

    如果切割工具对象锁定，则自动选定此选项。

  • Make all regions（创建所有区域）：选择此选项，以使用切割工具对象切割目标对象，以及使用目标对象切割切割工具对象。目标和切割工具必须为相同类型的对象，即均为实体或均为曲面。由于此选项可以创建大量区域，将其与 Merge When Done（完成后合并）选项配合使用，以在使用 Combine（组合）工具并单击另一个工具或按 Enter 完成时，可快速合并所有剩余的区域。

• Make curves（生成曲线）：选择此选项以在目标和切割工具对象的交界处创建三维曲线。曲线创建在活动零件上，而不是第一个主体所属的零件。

  • Imprint curves（压印曲线）：选择此选项以在相交位置创建边而不是三维曲线。不能预览要删除的区域。一旦选择要删除的区域，将禁用此选项。边会创建在所选的第一个主体上。

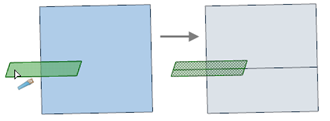

• Extend intersections（延伸所绘对象的外部边界。相交部分）：选择此选项以延伸部分相交曲面的相交部分，以便完全分割底下曲面。



示例

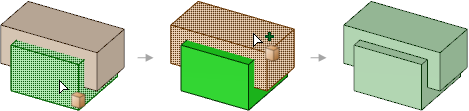

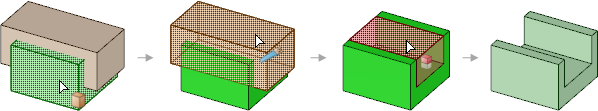

可以使用 Combine（组合）剪切或合并重合面。（删除区域步骤未显示在第一个图中。）
