显示测量值

使用 Measure（测量显示设计中边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。、面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。、实体测量属性的工具。）工具可显示设计中边和面的测量值。屏幕上显示的任何值都会自动复制到 Clipboard（剪贴板）上，并且可以粘贴到其他文档可以包含设计版本、相关图纸以及三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。幻灯片任意组合的模型文件 (.scdoc) 。中。

Measure（测量）工具位于功能组中，也可从 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转绕轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。、扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。、拔模和融合面；也可对边进行倒角见“内圆角”或“外圆角”或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）和 Move（移动用于平移通过在屏幕上拖拽绘图区来移动绘图；相对绘图横向移动视点。或旋转几何的工具。）工具访问。只有在使用 Pull（拉动）或 Move（移动）工具调用该工具的情况下，才可以选取测量值。

可使用 SpaceClaim 的单位选项选择测量单位。也可在 Measure Tool（测量工具）选项中更改 Precision（精度）值和 Angular Precision（角度精度）值。

默认显示文档的原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。可以按住 Alt 选择原点或轴作为参考对象任何可被工具识别的对象。三维对象包括顶点线的端点；两条或更多线或边的交点。可选取顶点用于草绘、标注尺寸和其他操作。、边、曲、曲面、实体、布局、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。切开实体以显示内部详情。视图以及拔模特征的中性面。、轴和原点。二维对象包括点和线。，将显示该方向（或所有三个方向）的距离。

如果按住 Alt 并选择原点，会看到距原点的 X、Y、Z 轴距离预览。这些预览随着设计窗口在用户界面中显示模型或组件设计中的对象，包括最高级设计元件。每个元件由许多对象（如实体用于描述二维草图或三维绘图中对象的术语。和曲面）组成， 而且其中可能包含子元件。可以将部件视为一个“零件”。元件可保存为单独的文件。外部元件是可插入您的设计中的另一个设计。将元件设置为内部元件，可防止对外部元件文件进行更改时改动该元件。也可通过将元件保存为单独文件，来创建外部元件。见“轻型元件”，“组件”的区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。， 也称为“工作区”。中鼠标在对象上的移动而改变。如果按住 Alt 并选择任意平面，预览中会显示鼠标所在点至平面的距离。如果按住 Alt 并选择任意直线或轴，预览中会显示鼠标所在点至该线的距离。单击对象设置结果框中的尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。。

如果选择一个原点，并且测量值在一个或多个轴方向为负值，则会显示负值结果。

查看测量值

1. 单击 Measure（测量） 选项卡 Inspect（检查） 功能组中的 Measure（测量）。

   将鼠标置于设计上以预览可进行测量的面和边。

2. 单击点、曲线三维空间中的线。、边或面以显示测量信息。

   按住 Ctrl 选择多个对象，将显示其之间相应的测量值。对象间的 最小距离值是所选对象间最小距离的精确测量值。

   选择多个面将显示其总面积。

   三击主体一个实体或曲面。以显示其总表面没有厚度的二维对象（与面相对应，后者是三维对象的一部分）。曲面有面积但没有体积。见“面”。积。

3. （可选）按住 Alt 选择一个参考对象。

   可以是点、曲线、边、面、平面、轴或原点。

   可以测量至原点对象轴的距离。

4. （可选）将鼠标悬停在测量值上以显示 Copy（复制）图标。将测量值复制到剪贴板，可将其粘贴到注释可以添加至绘图中的信息，如注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。、尺寸、几何公差、中心标记和材料可以分配给对象的属性，包括材料名称和属性，如密度和抗拉强度。清单等。等对象中。

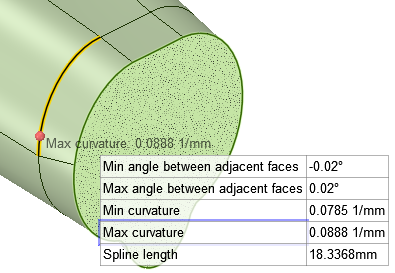

   如下所示，测量边和曲线时，如果将鼠标悬停在结果上，将高亮显示几何中的 Minimum Crtvature（最小曲率一个“分析”工具，可显示条纹图或彩色阴影以沿曲线或边展示其曲率。以上值表示曲线或曲面上每一个点的弯曲程度或变化缓急。）和 Maximum Curvature（最大曲率）。





在 Measure（测量）工具中选择网格见“草图栅格”主体，以报告该主体的总表面积。

标记组

标记组可捕捉测量值，确保不会对模型作出不希望的更改。

如要创建标记组：

1. 测量不希望更改的几何
2. 悬停在测量值上。
3. 单击测量值旁边的 Flag Group（标记组）图标。
4. 打开群组面板用户界面的不同区域，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分使用“组合”工具可分割实体或曲面。选择一个实体或曲面，以用作“剪切”工具对目标使用“组合”工具分割实体或表面时要剪切的对象。进行剪切。见“切割对象”。这些面板。并会看到已经创建了一个标记组。

在群组面板中，该组会显示有一个锁定的图标，表明它将防止作出改动。另外还会列出测量值。

如要从一个尺寸标注中创建一个标记组：

1. 在一个尺寸标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。上单击。
2. 单击测量值旁边的 Lock（锁）图标。
3. 打开群组面板并会看到已经创建了一个标记组。

标记组示例：

本例主要设计家标记组的功能，它采用一个简单的块。

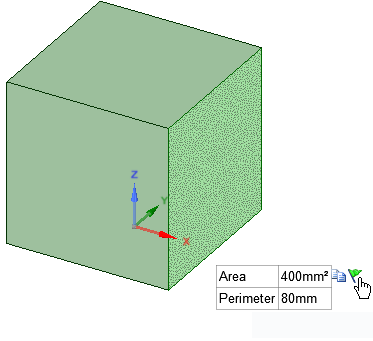

右边的面区域被添加到一个标记组中。

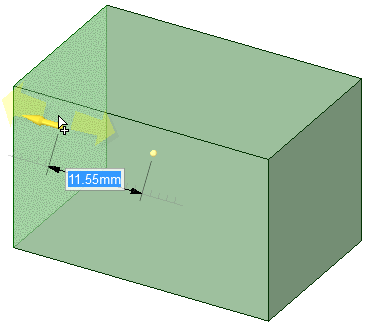

对于没有更改右边的面区域的模型，对其所作修改可照常进行。

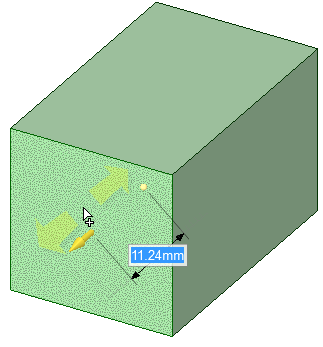

本例中执行了一项Pull（拉动）操作，从而更改了右边的面区域。

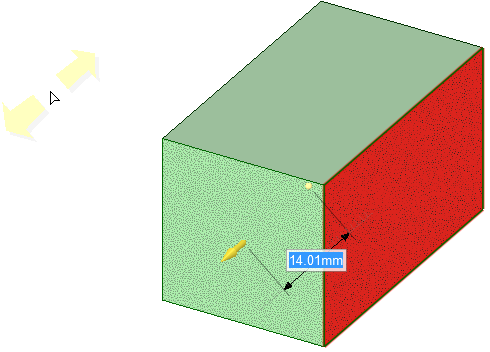

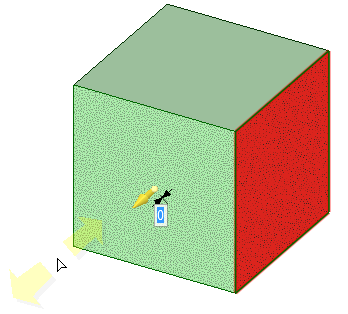

由于标记组，模型会迅速返回，右边的面以红色闪烁，并带有一条警告消息。
在Groups（群组）面板中右键单击并选择 Unlock（解锁），可以对一个标记组解锁。解锁后，图标会发生改变以表明它已被解锁并且可作修改。   此时，如Groups（群组）面板中的列表所示，测量值也是当前值。
在群组已解锁的情况下，可以对右边的面作出更改。这个面仍然会以红色闪烁，并会出现一条警告，告诉你新测量值。 图标发生改动以表明测量值已经更改，不同于原始值。 如要让这个新值成为测量值，在Groups（群组）面板中右键单击该组并选择Reset（重置）。这样可以让测量值和当前值成为相同值，并且它会使该组的图标发生变化以表明仍处于解锁状态。 如要将该组锁定在这个新值上，右键单击该组并选择 Lock（锁定）。



如果改动会导致标记组的测定对象消失，那么标记组会被删除。使用 Undo（撤销）可以恢复。

工具向导

以下工具向导特定于所选工具的功能。将逐步指导您完成整个操作过程。使用 Tab 键可在它们之间进行循环切换。一旦工具向导见“工具向导”发生切换，光标也可能发生变化，以反映出当前处于活动状态的向导。

示例

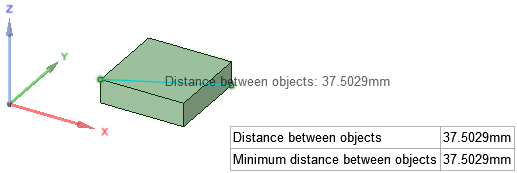

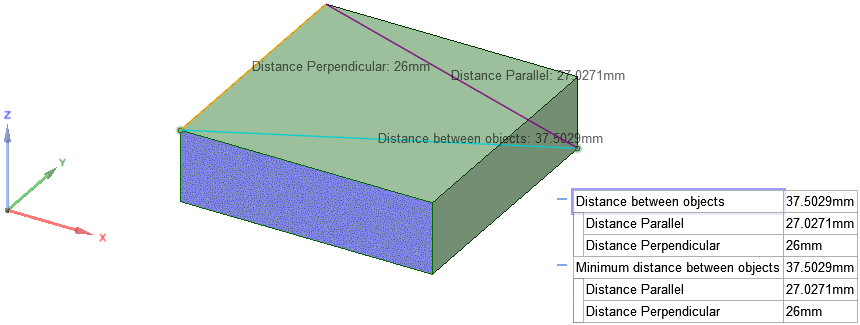

测量两点之间的距离。

按住 Alt 选取一个参考面进行两点间的测量时，其测量值中将加入投影距离。

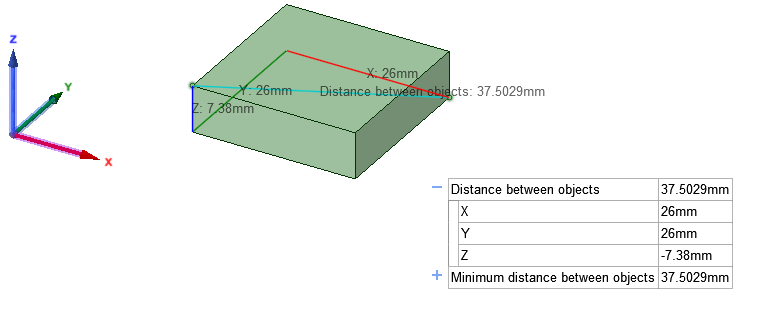

按住 Alt 选择原点作为参考进行两点间的测量时，将显示两点之间的 X、Y、Z 轴距离。

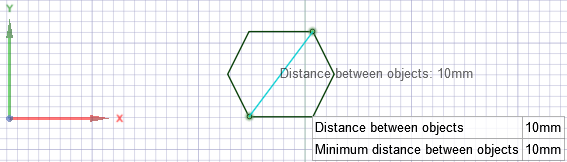

测量两个草绘点之间的距离

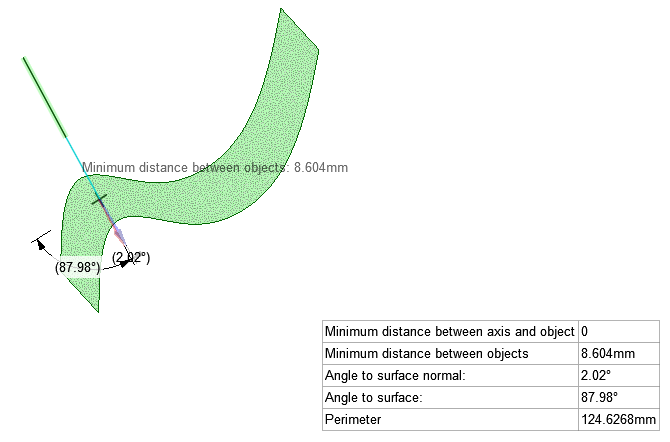

测量草绘曲线和面之间的角度。将草绘曲线延伸所绘对象的外部边界。至与面相交用于分离实体和面的工具。。Angle to surface normal（到曲面法线在选定点处垂直于平面的向量。在非平面中，在选定点处垂直于该处切平面的向量。的角度）是指曲线延伸线和曲面垂直线在交点处的夹角。Angle to surface（到曲面的角度）是指曲线延伸线和曲面相切直线与曲线（弧恒定半径的曲线；圆的一部分。见“扫掠弧”、“三点弧”、“相切弧”。或圆）有且仅有一个交点，不相互交叉，在切点处与半径垂直。可草绘与曲线相切的线，或与直线或曲线相切的弧线。平面在交点处的夹角。
