形状

使用 Sheet Metal（钣金）选项卡 Create（创建）功能组 Closed 的 Forms（形状）工具，可从标准成形钣金细节图库 Closed 中进行选择。形状可以放置在任何钣金面 Closed ，也可放置在钣金面的边 Closed 上。

选择 Sheet Metal（钣金）选项卡 Highlight（高亮显示）功能组中的 Forms（形状），可高亮显示钣金设计中的所有形状。

单击 Sheet Metal（钣金）选项卡 Create（创建）功能组中的 Forms（形状）。
在工具图标下方打开的图库中选择一种形状。
在 Options（选项）面板中更改形状参数。

将鼠标悬停在 Options（选项）面板的缩略图上，以查看每个尺寸或值的更大图。

这些参数会保存为形状的属性。
若可行，请更改 Options（选项）面板中的 Rotation angle（旋转角见“内圆角”或“外圆角”度）。
单击一个面以放置形状。

如果要以具体尺寸定位形状，请单击 Place the form using a grid（使用栅格定位形状）工具向导特定于所选工具的功能。，再选择一个面以放置草绘栅格。然后可以捕捉到栅格，或在边上按住鼠标然后按 Shift 以确定到线、点和交点的尺寸。

形状的轮廓会在面上显示。可以再次单击以重新定位形状。
单击 Complete（完成）工具向导见“工具向导”以创建形状，或双击以一次性放置并完成形状。

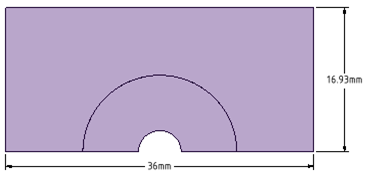

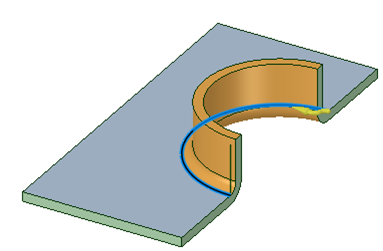

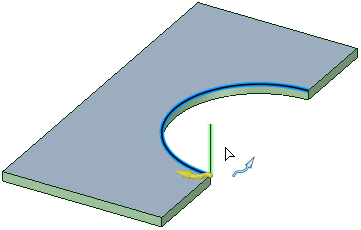

将沿弧扫掠垂直线以创建形状。

请注意，扫掠轮廓是单条线，内径弧会在附着点处自动添加到轮廓中，以生成一个折弯。如果绘制一条相切于线的弧，则该弧将决定折弯半径，并覆盖所有（在只有一条直线的情况下）自动生成的内径。

可以展开扫掠边形状。

单击形状将其选中。
在 Properties（属性）面板 Sheet Metal（钣金）部分更改参数。

创建形状时，Properties（属性）面板中的参数与 Options（选项）面板中的参数相同。对于不能旋转或没有参数的形状，不会显示任何参数。

也可更改元件的 Flatten Form（展平形状）属性，以更改钣金零件展开时对形状的处理。请参阅更改钣金零件属性。

以下工具向导将逐步指导您完成整个操作过程。使用 Tab 键可在它们之间进行循环切换。一旦工具向导发生切换，光标也可能发生变化，以反映出当前处于活动状态的向导。

	默认情况下，Place the form（放置形状）工具向导处于活动状态。该工具向导可在任意钣金面上放置形状。
	使用 Place the form using a grid（使用栅格放置形状）工具向导，可以选择一个面作为草绘平面，然后使用栅格在该平面上放置形状。可能需要使用该工具协助精确定位形状。可以使用草图栅格中通常可用的任何尺寸标注方法。
	使用 Select a face（选择面）工具向导，可选择在创建用户定义形状时要变为形状的面。
	Complete（完成）工具向导可以创建形状，并允许在退出工具前放置更多形状。

每个形状都有各自的形状尺寸选项。这些尺寸显示在 Options（选项）面板的缩略图中。将鼠标悬停在缩略图上，可查看原尺寸图像。

大多数形状具有以下选项：

在面边创建用户定义的冲压，并从边上移除材料。

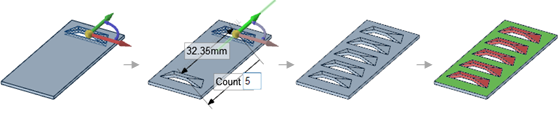

可以创建一个形状阵列，并且形状可被 Convert（转换）工具识别。
