使用
Junction（接合） 选项工具可设置默认接合类型，并将接合类型更改为现有接合。接合类型可更改带或不带止裂槽的接合。
Junction（接合）选项工具上的图标将更改以反映接合类型。该设置将保存，除非关闭 SpaceClaim。选择接合时，也可在 Properties（属性）面板
Sheet Metal（钣金）部分找到接合类型。
选择 Highlight（高亮显示）功能组中的 Junctions（接合）选项，以高亮显示钣金设计中的所有接合。
从 Sheet Metal（钣金）选项卡 Create（创建）功能组的 Junction（接合）工具中选择选项。
|
Bend（折弯） |
两个钣金壁之间传统的圆形折弯。 |
|
|
Full Overlap（完全重叠） |
一个壁完全重叠在另一壁上。 |
|
|
Partial Overlap（部分重叠） |
一个壁部分重叠在另一壁上。 |
|
|
No Overlap（无重叠） |
钣金壁相接但不重叠。 |
|
|
Sharp（尖锐） |
移除几何上的弯裂和折弯并返回为壳体 |
|
|
Flange（法兰） |
接合的一侧折弯，另一侧平直。使用 Reverse（反向）以更改切换折弯边和直边。 |
|
|
None（无） |
接合不再被 SpaceClaim 识别。 |
所选的接合类型保存为会话的默认类型，因此任何通过拉动创建的接合都将是该接合类型。
选择接合的一条边或面。
按住 Ctrl 单击鼠标以选择多个接合。
从 Junction（接合）工具中选择一个选项。

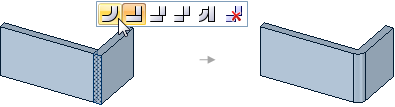

也可从微型工具栏中选择选项，或在 Properties（属性）面板的 Sheet Metal（钣金）部分修改Junction type（接合类型）值。
Copyright © 2004-2017 ANSYS, Inc. All Rights Reserved. SpaceClaim is a registered trademark of ANSYS, Inc.

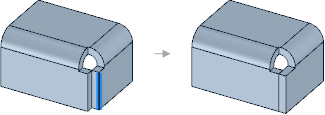

示例
，或在 Properties（属性）面板 Sheet Metal（钣金）部分选择 Junction type（接合类型）为 None（无）。
