轻量化阵列

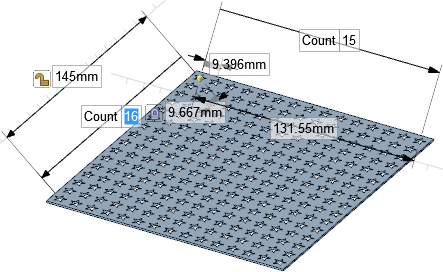

轻量化阵列可用于在包含成千上百成员的钣金件中创建阵列。其显示与单个成员一样快速，因为仅计算原始成员的图形面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。片，然后根据阵列尺寸绘图上的标注，以显示边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。或面的测量显示设计中边、面、实体测量属性的工具。尺寸。使用“尺寸”工具可为设计、图纸或三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。添加测量尺寸。转换为图形。

不能选择纯图形成员。首个阵列成员驱动所有更改，且移动用于平移通过在屏幕上拖拽绘图区来移动绘图；相对绘图横向移动视点。或旋转绕轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。几何的工具。首个成员时所有阵列成员都将移动。

将实际阵列转换为轻量化阵列时，选定为首个阵列成员的孔将保留选定状态。这样即可将轻量化阵列转换为常规阵列、更改修改中心或首个成员位置，然后将阵列重新转换为轻量化阵列，以加快显示速度。

导入钣金设计时，轻量化阵列将自动转换为常规阵列。

仅可使用孔阵列创建轻量化阵列。

创建轻量化阵列

1. 遵照创建阵列的说明创建孔阵列。

   可创建任何类型的阵列，包括线性、环形、径向等。

2. 右键单击首个阵列成员，并选择 Lightweight Pattern（轻量化阵列）。

将轻量化阵列转换为正常阵列。

右键单击首个阵列成员，并选择 Toggle Lightweight Pattern（切换轻量化阵列）。
