查找短边

Short Edges（短边特征单个外部边界组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。、轴和标尺尺寸信息均存储在组中。成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。）工具可查找任何短于指定长度的边。如需网格见“草图栅格”化设计以运行模拟，短边会对网格质量用于显示设计中实体和曲面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。质量属性或体积信息的“分析”工具。产生影响。

工具向导

以下工具向导特定于所选工具的功能。将逐步指导您完成整个操作过程。使用 Tab 键可在它们之间进行循环切换。一旦工具向导见“工具向导”发生切换，光标也可能发生变化，以反映出当前处于活动状态的向导。

	默认情况下，Select Problem（选择问题）工具向导导处于活动状态。使用该工具向导可选择并修复工具自动发现的问题区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。。
	Exclude Problem（排除问题）工具向导可用于在选择和修复时进行区域排除。
	Complete（完成）工具可修复所有剩余的问题区域或当前选定的区域。

查找短边

1. 单击 Prepare（准备）选项卡 Remove（移除）功能组中的 Short Edges（短边）工具。

2. 设置 Maximum length（最大长度）选项或保持默认值。

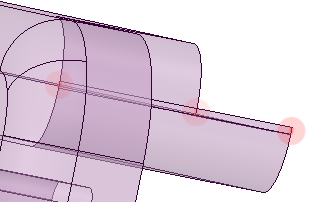

3. 将高亮显示最大长度公差内的边。

4. 单击问题区域以对其进行修复，或单击 Complete （完成）工具向导。
