1. 单击 Design（设计）选项卡 Intersect（相交）功能组中的 Split（分割）。

2. 单击 Select Cutter Face（选择切割面）工具向导。

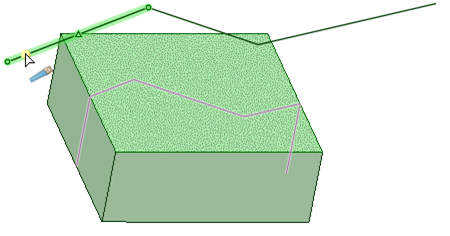

3. 将鼠标悬停于设计中的面和平面上，以预览将在目标上创建的边。

4. 单击该面或平面以使用边分割所选面。

曲面通过两个变量（U和V）实现参数化。各点在曲面上的位置可通过坐标（u和v）来描述。借助 Select UV Cutter Point（选择UV切割器点）工具向导，可在曲面或它的一条边上选择一个UV点。



1. 单击 Design（设计）选项卡 Intersect（相交）功能组中的 Split（分割）。

2. 单击 Select UV Cutter Point（选择 UV 切割点）工具向导。

3. 将鼠标悬停于曲面或它的一条边上，可对将要创建的分割边进行预览。

4. 单击曲面或边上的一点以分割所选面。

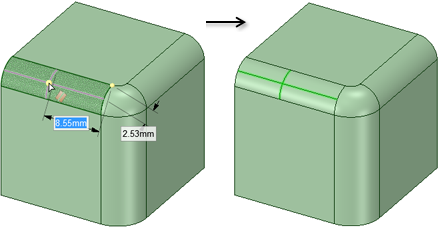

在一个曲面上单击一个UV点，可将其分为4份。

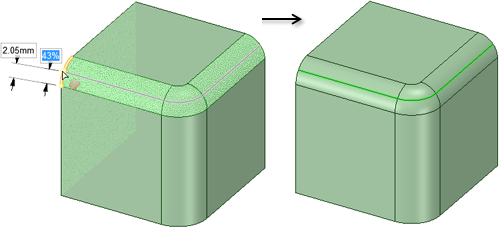

在一条边上单击一个UV点，可沿一个恒定的U或V坐标将其分为两份。   对于一系列正切面，分割会传播到恒定U或V坐标下的所有正切面。



1. 单击 Design（设计）选项卡 Intersect（相交）功能组中的 Split（分割）。

2. 单击 Select Two Cutter Points（选择两个切割点）工具向导。

3. 单击一条边上的一点。

4. 将鼠标悬停于面或边上，以预览将创建的边。

5. 单击另一条边或面上的一点以分割所选面。

示例



预览可使用 Select Cutter Point（选择切割点）和 Select Two Cutter Points（选择两个切割点）工具向导创建的边





通过选择剖面线上的点在剖面模式通过对剖面中实体用于描述二维草图或三维绘图中对象任何可被工具识别的对象。三维对象包括顶点、边、曲、曲面、实体、布局、平面、轴和原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。。二维对象包括点和线。的术语。的边和顶点进行操作来编辑实体的模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。。在此模式中，拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除移除实体材料的操作（旋转、拔模、拉伸等）。在编辑工具执行切除操作时，鼠标指针变为“-”以表示此操作为切除。”。、扫掠使用“拉动”工具沿线或边拉动一个曲面或面。可以扫掠面或边，并选择要沿其扫掠的直线、曲线或边。沿样条曲线扫掠时，可创建光滑突变的形状。见“轨迹延其扫掠面或边的直线、曲线或边。”。、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。一条线即拉动一个面，拉动一个点即拉动一条边。要创建剖面视图图纸的一个视图选择。剖面视图显示设计的一个截面。可从图纸其他视图中创建剖面视图。见“普通视图图纸的一个视图选择。普通视图使所选视图独立于用于创建该视图的原始视图。见“投影视图图纸的一个视图选择。可以从图纸的其他视图创建投影视图，以显示模型的另一面。见“普通视图”、“剖面视图”和“详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。视图”。”、“剖面视图”和“详细视图”。”、“投影视图”、“详细视图图纸的一个视图选择。详细视图可以创建一个特定区域使用草绘工具在二维中绘制形状时，由封闭或相交线形成的区域。当使用“拉动”工具将草图拉成三维结构时，该区域将变为实体，线则变为边。的放大视图，通过放大部分区域来显示更多细节。您可以从图纸的其他视图创建详细视图。见“普通视图”、“投影视图”、“剖面视图”。”。，应选择将用于设定剖面平面的面。剖面线用于显示剖面平面与实体的相交。中分割面

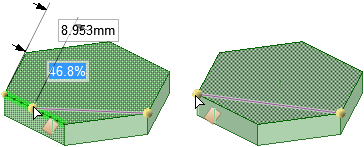

通过 Select Two Cutter Points（选择两个切割点）工具向导分割多个面

1. 单击 Design（设计）选项卡 Intersect（相交）功能组中的 Split（分割）。

2. 单击 Select Perpendicular Cutter Point（选择垂直切割点）工具向导。

3. 单击一条边上的一点。

4. 将鼠标悬停于面的边上以预览将创建的边。

5. 将显示沿该条边的百分比距离。可按空格键和 Tab 键更改这些值。

1. 单击 Design（设计）选项卡 Intersect（相交）功能组中的 Split（分割）。

2. 单击 Select Target（选择目标）工具向导。

3. 选择要分割的环面。

4. 单击要分割的面上的点，如下图所示。



5. Select Results（选择结果）工具向导将被激活，可单击不希望保留的边，如以下左图所示。移除两条直边后的结果如右图所示。



1. 单击 Design（设计）选项卡 Intersect（相交）功能组中的 Split（分割）。

2. 单击 Split Edge（分割边）工具向导。

3. 选择想要分割的边、曲线或横梁。

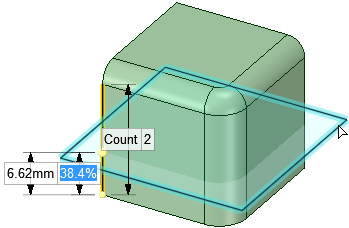

4. 边会高亮显示，分割情况会作预览，并带有尺寸信息（长度和百分比）和一个统计数。统计数指的是边将被分割成的份数。默认为两份。

5. 单击想要分割的点（如下面左图所示）或选择一个平面（如下面右图所示）。

6. Select Results（选择结果）工具向导将被激活，可单击不希望保留的边，如以下左图所示。移除两条直边后的结果如右图所示。
