Совмещенная топология в ANSYS

SpaceClaim может совместить топологию (грань, ребро и вершинные соединения) для соприкасающихся или пересекающихся тел и поверхностей в конструкциях, которые переносятся в ANSYS.

Совмещение топологии является единственным способом построения конформной сетки, в которой встречаются тела, а также это единственный способ гарантировать идеальное нанесение сетки на тела, которые пересекаются.

Совмещение топологии также применяется к объемным и поверхностным телам, которые находятся полностью внутри других объемных или поверхностных тел. Такая ситуация характерна для анализов, включающих поток жидкости.

Параметры общей топологии:

• None (Нет) (параметр по умолчанию): с геометрией ничего не выполняется при переносе в ANSYS/Workbench
• Merge (Объединение): предназначен только для перегородок, используемых в анализе CFD:
  • объединяет поверхности, полностью встроенные в твердое тело. Края поверхности, лежащие на твердом теле, являются допустимыми. Поверхности, пересекающие твердое тело, недопустимы, и их необходимо обрезать перед выполнением совмещенной топологии.
• Share (Совмещение): все тела в компонентах впечатываются и объединяются, и результат передается в ANSYS в виде многотельной детали
• Group (Группировка): все тела в компоненте группируются в многотельную деталь, но при этом грани и ребра тел НЕ объединяются и не совмещаются между собой

Создание группы деталей с совмещенной топологией

1. Создайте компонент с параметром по умолчанию None (Нет). При этом многотельные детали будут рассматриваться как подсборки независимых деталей (т.е. не выполняется совмещение).
2. Установите для свойства Shared Topology (Совмещенная топология) значение Merged (Объединенный), Shared (Совмещенный) или Group (Группа) на панели свойств компонента
3. Поместите любые твердые тела, поверхности, балки или компоненты, для которых нужно совместить топологию, в этот компонент.

В ANSYS 15.0 и более поздних версий значение Merged (Объединенный) для параметра Shared Topology (Совмещенная топология) используется в следующих случаях:

• Соприкасающиеся тела (то же, что Shared (Совмещенный))
• Поверхностные тела, которые пересекаются друг с другом (то же, что Shared (Совмещенный))
• Объемные тела, которые находятся полностью внутри других объемных тел. Например, твердое тело A находится полностью внутри твердого тела B, которое, в свою очередь, находится полностью внутри твердого тела C. Твердое телоОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D., который вмещает объем. ПоверхностьДвухмерный объект, не имеющий толщины (в отличие от грани, которая является частью трехмерного объекта). Поверхность имеет площадь, но не имеет объема. См. «ГраньСторона или другая поверхность твердого тела. К примерам относятся: внутренняя поверхность отверстия или шесть сторон прямоугольного твердого тела. См. «Поверхность».». становится твердым телом, если вмещает объем. A разделит топологию с твердым телом B, а твердое тело B — с твердым телом С.
• Поверхностные тела, которые находятся полностью внутри объемных тел. Например, поверхность A находится полностью внутри твердого тела B, который, в свою очередь, находится полностью внутри твердого тела C. Поверхность A разделит топологию с твердым телом B, а твердое тело B — с твердым телом С.
• Любое сочетание четырех вышеперечисленных случаев.
• Не поддерживается — случаи, когда объемные тела частично пересекаются друг с другом или поверхности выходят за пределы объемных тел.

В ANSYS 17.0 и более поздних версий при указании значения Group (Группа) для Shared Topology (Совмещенная топология) все тела в компоненте группируются в многотельную деталь в ANSYS/Workbench. Грани и ребра тел НЕ объединяются и не совмещаются между собой.

• Параметр NONE (Нет), присутствовавший в устаревших базах данных, соответствует параметру Group (Группа) в последней версии.

Балки, находящиеся в одном и том же компоненте и имеющие одинаковые свойства (т.е. Cross Section (Поперечное сечение), Anchor (Закрепление), Material (МатериалСвойство, которое можно назначить объекту и состоит из названия материала и таких атрибутов, как плотность и предел прочности.)), передаются в Workbench указанным ниже образом, когда для Shared Topology (Совместная топология) указано значение Merge (Объединить), Share (Совместить) или Group (Группировать):

• Ориентация соединенных балок может быть разной (например, поворот относительно друг друга), если совпадают ВСЕ другие свойства поперечного сечения.
• Балки, соединенные концом к концу, являются одним телом с несколькими ребрами.

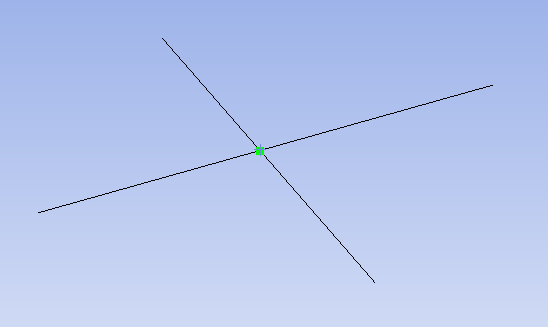

• Балки, перекрещивающиеся в форме «T» и «X», являются одним телом, но перекрещивания создают дополнительные ребра в каждом теле. На приведенном ниже примере показано два тела с четырьмя ребрами.

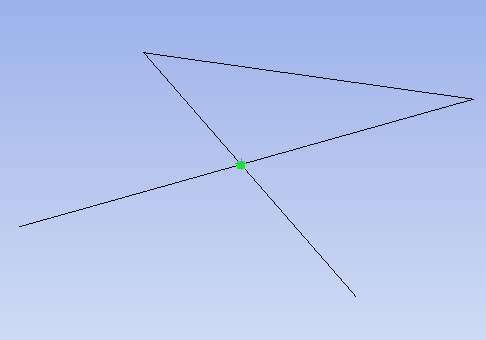

• Соединенные балки, пересекающие друг друга, являются одним телом, но перекрещивания создают дополнительные ребра в теле. На приведенном ниже примере показано одно тело с пятью ребрами.



ANSYS 13.0–15.0

• Если для свойства Shared Topology (Совмещенная топология) компонента установлено значение Shared (Совмещенный) (или Merged (Объединенный) в ANSYS 15.0 и 16.0), тогда этот компонент и все компоненты внутри него станут совмещенной группой.
• Свойство Shared Topology (Совмещенная топология) компонентов, которые находятся глубже в структуре, игнорируется, поэтому их невозможно использовать для создания исключений для совмещения.
  • Например, если для свойства Shared Topology (Совмещенная топология) корневого компонента установить значение True (Истина), тогда вся модель будет одной совмещенной группой.
• Имя узла компонента является именем компонента, с которого начинается рекурсивное совмещение.
• Тела под этим узлом перечислены с указанием полного пути к ним в сборке, например Axle Sub-Assy (Front)\Wheel (Left)\Solid (Вал Подсборка (Передний)\Колесо (Левый)\Твердое тело), где имена компонентов указаны в скобках, если они присутствуют.
• Можно создать несколько различных совмещенных групп, но тело может принадлежать только одной группе.

Практические примеры использования совмещенной топологии см. в Учебном руководстве по совмещенной топологии. Подробные сведения о том, как ANSYS обрабатывает многотельные детали и совмещенную топологию, см. в онлайн-справке по ANSYS.

Установка совмещенной топологии для ANSYS

Поместите тела внутрь компонента, для свойства Shared Topology (Совмещенная топология) которого установлено значение Shared (Совмещенный) (или Merged (Объединенный) в ANSYS 15.0 и 16.0), включая подсборки (независимо от значения Shared Topology (Совмещенная топология), которое установлено для подсборок).

Это свойство можно найти на панели свойств при выборе одного или нескольких компонентов в дереве структуры.

Для свойства Shared Topology (Совмещенная топология) исходного компонента установлено значение True (Истина), поэтому совмещаются твердые тела внутри затененной области.

Отключение совмещения топологии в ANSYS

Поместите твердые тела в компонент, для свойства Shared Topology (Совмещенная топология) которого установлено значение None (Нет) и для исходных компонентов которого тоже установлено значение None (Нет).

Примеры

ANSYS наносит сетку на два блока с совмещенной топологией. Синий блок получит новую впечатанную грань, которая будет общей для зеленого и синего блоков. Обратите внимание, как узлы сетки выстроены в линию вдоль нижней части меньшего блока.

ANSYS строит отдельные сетки для двух деталей, потому что они находятся в разных компонентах и для свойства Shared Topology (Совмещенная топология) корневой детали установлено значение None (Нет).

СеткаСм. «Сетка эскиза» для совмещенной топологии — не то же самое, что объединенная геометрия. Здесь тела объединены, но сетка отличается от сетки для двух тел с совмещенной топологией.
