Создание отношения смещения

Инструмент Offset (Смещение Closed ) используется для создания отношения смещения между двумя гранями. Это отношение будет сохраняться в других инструментах 2D- и 3D-редактирования. Например, при выборе грани смещения с помощью инструмента Pull (Вытягивание) Closed отображается размер смещения. Для исходных граней размер не отображается.

Создание отношения смещения

Щелкните инструмент Offset (Смещение) в группе Create (Создание) на ленте.

Наведите курсор мыши на конструкцию, чтобы просмотреть грани, для которых можно создать отношения смещения.
(Дополнительно) Выберите параметры.

Выберите параметр Find All Same Offset (Найти все грани с одинаковым смещением), если необходимо выбрать все смежные пары граней, которые имеют такое же расстояние смещения, как у выбранной пары. Если этот параметр отключен, отношение смещения создается только для выбранной пары граней.
Щелкните первую грань.
Щелкните вторую грань.

Таким образом создается отношение смещения между парой граней и другими смежными парами граней с таким же расстоянием смещения (если выбран параметр All the Same (Все одинаковые)). Активируется направляющая инструмента Toggle Baseline (Переключение базовой линии).
(Дополнительно) Щелкните, чтобы выбрать базовые грани.

При перемещении одной из граней с помощью инструмента проектирования другая грань в паре смещения также перемещается, чтобы сохранить отношение смещения. При заполнении одной грани из пары смещения заполняется также и другая грань.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

	Направляющая инструмента Face Pair (Пара граней) включена по умолчанию.
	Чтобы выбрать базовую линию смещения, следует активировать направляющую инструмента Toggle Baseline (Переключение базовой линии) и щелкнуть грани, которые следует использовать в качестве базовой линии смещения.

Пример

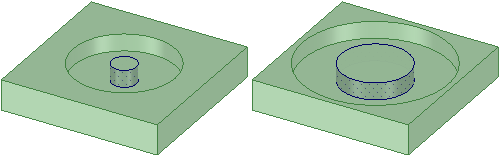

Отношение смещения между двумя цилиндрическими гранями вызывает изменение обеих граней при изменении диаметра одного из цилиндров
