Редактирование эскиза

С помощью инструмента Select (Выбор) можно отредактировать размеры эскизных линий, дуг и точек. При редактировании эскиза настройки соприкосновения не затрагиваются.

Редактирование эскиза

1. Щелкните инструмент Select (Выбор). (Можно также нажать клавишу Esc, если используется инструмент создания эскизов.)

   Выберите направляющую инструмента Select Reference Curve (Выбрать нормативную кривую), чтобы рассчитать размеры из другого объекта (подобную функцию можно выполнить в других инструментах, если навести указатель мыши, удерживая нажатой клавишу Shift).

2. Нажмите и перетащите линию или точку, которую необходимо отредактировать.

   Удерживая нажатой клавишу Alt, щелкните и перетащите линию или точку, если их необходимо открепить перед перемещением.

   Удерживая нажатой клавишу Ctrl, щелкните и перетащите элемент, чтобы создать копию.

   Введите значение, чтобы рассчитать размер для перемещения.

Редактирование размеров длины и угла линии

1. Щелкните конечную точку линии или дуги, чтобы отредактировать длину или диаметр и угол или угол хорды линии либо дуги.

2. Наведите указатель мыши на противоположную конечную точку линии или дуги, чтобы отобразился синий круг.

3. Перетащите контрольную точку для длины размера.

4. Введите размер для длины от конечной точки линии до новой контрольной точки.

5. Наведите указатель мыши на линию, на которой отображается конец исходных угловых координат, чтобы выделить ее синим цветом.

6. Перетащите синюю линию, чтобы переместить исходные угловые координаты размера.

   Если переместить исходные угловые координаты на 360°, угловое измерение изменится с «по часовой стрелке» на «против часовой стрелки».

7. Введите размер, чтобы настроить угол линии от новой линии отсчета.

Редактирование расстояния от другой точки

1. Щелкните центральную точку линии, центр дуги или любую начерченную точку, чтобы отобразить размер для контрольной точки.

2. Наведите указатель мыши на контрольную точку, а затем перетащите синие круги в расположение, на основе которого нужно рассчитать размеры.

3. Щелкните, чтобы установить новое контрольное расположение.

   Чтобы создать уклон для линий X-Y, щелкните наружный синий круг и введите угол уклона.

Изменение свойств объекта эскиза

1. Щелкните инструмент Select (Выбор). (Можно также нажать клавишу Esc, если используется инструмент создания эскизов.)

2. Выберите объект эскиза, чтобы отобразить его свойства на панели Properties (Свойства).

   Может понадобиться настроить ширину панели Properties (Свойства) или расположенных на ней столбцов. Наведите указатель мыши на вертикальную линию столбца и перетяните ее, чтобы расширить столбец. Наведите указатель мыши на границу панели и перетяните ее, чтобы расширить панель.

3. Можно выполнить следующие действия:

   • Выбрать новый цвет объекта с помощью свойства Color (Цвет).

   • Переключаться между обычными и линиями построения путем выбора значения свойства Construction (Построение).

   • Переключаться между прямыми и зеркальными линиями путем выбора значения свойства Mirror (Зеркало).

   • Введите количество сторон многоугольника в свойстве Number of Sides (Количество сторон).

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса. Используйте клавишу Tab для их циклической прокрутки. Как только переключится направляющая инструмента, курсор может измениться, отражая активную направляющую.

Примеры

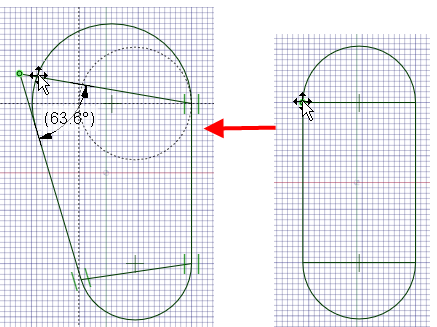

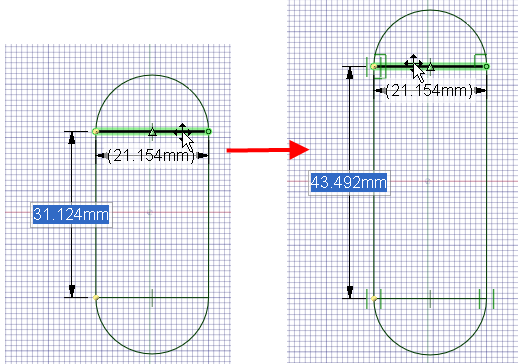

Редактирование гоночного трека путем перетаскивания внутренних линий. Перетаскивая различные линии или точки эскиза, можно изменить размеры, повернуть или удлинить объект, а также сделать одну его сторону больше другой.
