Линейный размер можно сохранить в качестве управляющего на панели Groups (Группы). При щелчке управляющему размеру, созданному с помощью инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело., этот инструмент автоматически активируется. Процесс изменения размера похож на процесс вытягивания объекта. При изменении значения размера его точки, ребра, грани или оси смещаются. Для группы сохраняются данные об одном из следующих состояний: Add (Добавлено), Cut (Вырезано) и No Merge (Без слияния).

С помощью инструмента Pull (Вытягивание) можно сохранить управляющие размеры следующих типов:

• Расстояние (смещение)
• Радиус

Добавление управляющего размера с помощью инструмента Pull (Вытягивание)

1. Щелкните Pull (Вытягивание) в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите точки, ребра, грани или оси, для которых должен сместиться размер в случае его изменения.

3. Щелкните Ruler (Линейка) на панели Options (Параметры) или мини-панели инструментов.

4. Выберите грань, ребро, точку или ось, по которым следует определить размеры выбранных граней.

5. Щелкните Create Group (Создать группу) на панели Groups (ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.).

Примеры

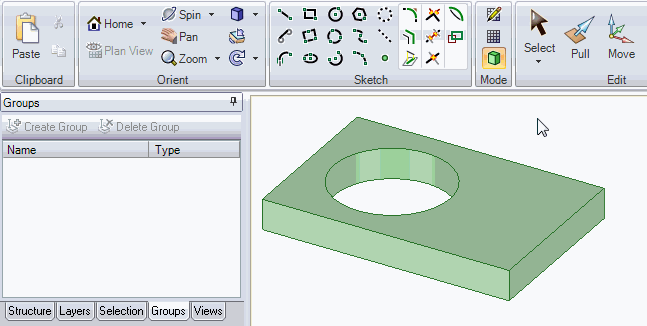

На видеозаписи показано, как создать размеры для радиуса и расстояния смещения. При изменении размеров меняются радиус цилиндра и смещение оси.
