Добавление отверстия

Скопируйте верхнее ребро блока, чтобы создать ребро для отверстия:

1. Щелкните Pull (Вытягивание) в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Дважды щелкните верхнее ребро прямоугольника.

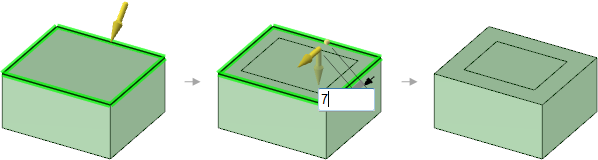

3. В результате предыдущего действия будут выбраны четыре смежных ребра. Многократное повторение двойного щелчка позволяет просматривать возможные варианты выбора. Продолжайте щелкать, пока не будут выбраны четыре верхних ребра, как показано на серии изображений ниже.

4. Выберите параметр Copy Edge (Копировать ребро) на мини-панели инструментов или на панели Options (Параметры). На мини-панели инструментов этот параметр выглядит так:







5. Перетащите ребро примерно на 7 мм (или 0,3 дюйма) в направлении центра верхней части.

   В результате этого будет создана копия ребра, смещенная от исходного ребра на указанное путем перетаскивания или ввода значения расстояние.

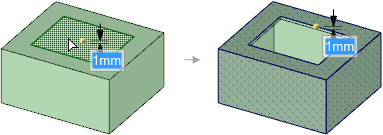

Помещение твердого тела в оболочку

1. Щелкните элемент Shell (ОболочкаТвердое тело или деталь, выдолбленные из выбранной грани и оставившие оболочку указанной толщины.) в группе Insert (Вставка) на вкладке Design (Конструктор).

2. Щелкните грань, созданную в результате копирования ребра.

3. Измените толщину оболочки:

   • в случае использования метрической системы, задайте толщину в 1 мм и нажмите клавишу Enter.
   • в случае использования имперской системы, задайте толщину в 0,04 дюйма и нажмите клавишу Enter.

   Твердое телоОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D., который вмещает объем. ПоверхностьДвухмерный объект, не имеющий толщины (в отличие от грани, которая является частью трехмерного объекта). Поверхность имеет площадь, но не имеет объема. См. «ГраньСторона или другая поверхность твердого тела. К примерам относятся: внутренняя поверхность отверстия или шесть сторон прямоугольного твердого тела. См. «Поверхность».». становится твердым телом, если вмещает объем. будет заключено в оболочку, а выбранная грань будет удалена.
