Добавление вертикальных стыков

Для того, чтобы развернуть и изготовить деталь из листового металла, кроме разрезания верхней грани необходимо также добавить изгибы и стыки.

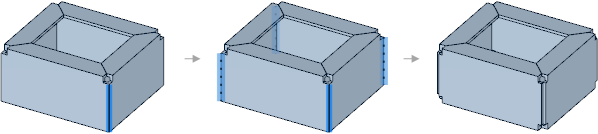

Начните с добавления стыков на вертикальных ребрах:

1. Выберите одно из вертикальных ребер.

2. Щелкните вкладку Selection (Выбор) на панели с деревом структуры.

   Эта вкладка представляет собой мощный инструмент выбора, помогая находить в конструкции похожие геометрические элементы. Дополнительные сведения см. в разделе Расширенный выбор.

3. Щелкните элемент Edges with same length (Ребра одинаковой длины).

   В результате этого будут выбраны все вертикальные ребра.

4. Щелкните элемент Junction (Стык) в группе Create (Создание) на вкладке Sheet Metal (Листовой металл).

5. Выберите пункт No Overlap (Без нахлестки) в раскрывающемся списке Junction (Стык).

   На углах, где нет рельефов, они будут созданы автоматически, как показано ниже.



Добавление изгибов на оставшиеся резкие ребра

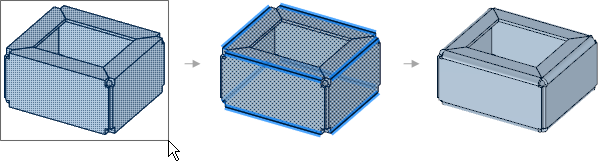

1. Нарисуйте рамку вокруг всей детали для ее выбора.

2. Щелкните элемент Hard sheet metal edges (Резкие ребра листового металла) на панели Selection (Выбор).

   В результате этого будут выбраны все ребра, не обозначенные как стыки. В данном примере выбраны все ребра с внешней стороны детали. На все эти ребра нужно добавить изгибы, чтобы деталь можно было развернуть.

3. Снова щелкните элемент Junction (Стык) в группе Create (Создание) на вкладке Sheet Metal (Листовой металл).

4. Выберите пункт Bend (Изгиб) в раскрывающемся списке Junction (Стык).

   Теперь деталь имеет стыки и изгибы и готова к разворачиванию:
