Работа с листовым металлом

SpaceClaim можно использовать для создания конструкций и компонентов из листового металла.

SpaceClaim распознает компонент как такой, который состоит из листового металла, если он состоит только из плоских, цилиндрических и конических граней и если грани смещены на одинаковое расстояние.

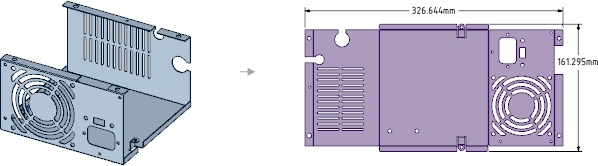

ДеталиАспекты конструкции, которые объединены для разъяснения или отправки конструкции на обзор. Используйте инструменты на вкладке Detailing (Детализация), чтобы комментировать конструкции, создавать чертежные листы и просматривать изменения конструкции. Подробные параметры можно настроить в соответствии со стандартами или создать собственный стиль. из листового металла по умолчанию имеют небесно-синий цвет. Развернутые детали отображаются фиолетовым цветом, как показано на рисунке ниже.

Развернутые детали содержат следующие слои по умолчанию:

• РазмерКомментарий на чертеже, который отображает размер ребра или грани. Используйте инструмент Dimension (Размер) для добавления размеров в свою конструкцию, чертежный лист или 3D-разметку.
• Линии изгибов вверх
• Линии изгибов вниз
• РазмерыЗначения или выражения, которые вводятся для точного управления во время создания или изменения конструкции. Можно проставить размер для каждого элемента от линий на эскизе до граней твердых тел. См. «Ординатные размеры», «Прогрессивные размеры», «Линейные размеры». изгиба
• Формы
