サーフェスエッジの延長や押出し

[プル] ツールを使用して、全てのサーフェスのエッジを延長または押出しできます。エッジを延長する場合、[プル] ツールを使用すると新しいエッジを作成することなく隣接する面が延長されます。1 つのエッジの押出しを行うと複数のエッジが作成されます。

サーフェスエッジの延長や押出しを行うには

[デザイン] タブの [編集] グループで [プル] をクリックします。[デザイン] ウィンドウの右側の [選択] ツールガイドがアクティブになります。
サーフェスの外側のエッジを選択します。

複数のエッジを選択するには、Ctrl キーを押しながらクリックします。
サーフェスに沿った方向に向くプルの矢印を選択して、エッジを延長します。Tab キーを押すか、別のプルの矢印を選択して、別の方向にエッジを押出します。
(オプション) Ctrl キーを押しながら 1 つまたは両方の隣接エッジの頂点をクリックすると、その影響を無視できます。

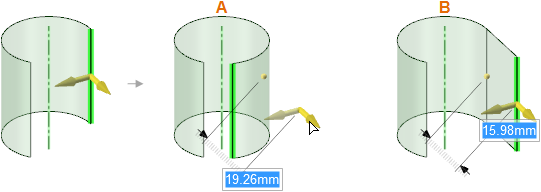

プルの矢印の方向にドラッグして、エッジを延長するか、これまでのサーフェスに対して垂直な新しいサーフェスを作成します。

正しいプルの矢印がハイライトされていない場合、Tab キーを押すか、使用するプルの矢印を選択します。

サーフェスエッジの本来の方向は、サーフェスのプレーンに向いています。

[ボディまで] ツールガイドを使用して、直線エッジを面、サーフェス、エッジ、または点までプルします。面やサーフェスがプル対象のエッジと交差しない場合、エッジは選択したオブジェクトに平行にプルされます。

延長の寸法を設定するには、プルの途中にサーフェスを延長する距離を入力し、Enter キーを押します。

オプション

[プル] ツールでは次のオプションが使用可能です。プルするエッジまたは面を選択後、[オプション] パネルからオプションを選択するか、右クリックしてミニツールバーからオプションを選択します。

追加	ボディ、サーフェスなどを追加するには、追加オプションを選択します。削除方向にプルする場合には、何も変化はありません。このオプションをその他の [プル] オプションと組み合わせることができます。
削除	ボディ、サーフェスなどを削除するには、削除オプションを選択します。追加方向にプルする場合には、何も変化はありません。このオプションをその他の [プル] オプションと組み合わせることができます。

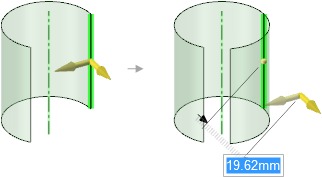

マージなし	プルされるオブジェクトが既存オブジェクトと交差する場合でも、他のオブジェクトにマージせずにプルします。
最後まで	エッジまたは面を最も近い面まで延長します。このオプションの機能は [ボディまで] ツールガイドとほぼ同じですが、延長先の面の選択は行いません。回転またはスイープに使用する場合、このオプションを選択して 360 度または次の面まで回転させるか、全軌道にわたってスイープさせるか、または選択した面にブレンドします。

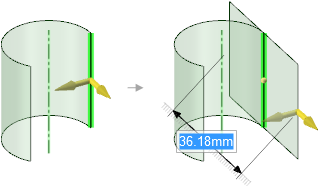

両側にプル	単一の分離されたエッジ、インプリントされたエッジ、またはサーフェスを選択してから、このオプションを選択して、エッジやサーフェスの両側を同時にプルします。
定規	プルする面またはエッジを選択してからこのオプションを選択し、アンカーとなる面またはエッジを選択します。定規を使用してプルの寸法を設定できます。定規寸法による作成には、その方向を指定しておく必要があります。Esc キーを押すと、定規寸法がキャンセルされます。
ボディまで	選択したボディのサーフェスに合致するように要素をプルするか、選択した要素を通ってプレーンまでプルされるようにします。このオプションはミニツールバーにあります。機能は [ボディまで] ツールガイドと同じです。
エッジの延長	エッジをプルする際に、このオプションを選択すると、エッジがサーフェスに延長されます。

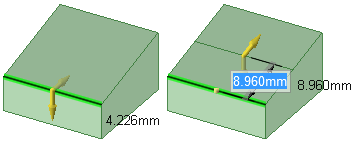

エッジのコピー	エッジをプルする際に、このオプションを選択すると、エッジのコピーが作成されます。

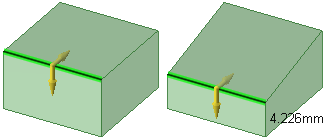

ピボットエッジ	エッジをプルする際に、このオプションを選択すると、選択したプルの矢印に沿ってエッジが旋回します。
