原点の挿入
Send Feedback

[移動] ツールをアンカーできるデザイン内での任意の位置に、原点を挿入できます。原点に定規をアンカーし、スケッチモードで原点をスナップできます。これにより、原点から寸法付けを行い、すばやくスケッチグリッドを原点に移動できます。ソリッドの質量中心または体積中心に原点を挿入することもできます。

原点を挿入するには

  1. [デザイン] タブの [挿入] グループで [原点]  をクリックします。
  2. 原点がプレビューされて、カーソルに結合されます。
  3. カーソルを移動して原点の位置を決めます。オンになっているジオメトリのタイプに基づいて原点の向きが調整されます。
  4. クリックして原点を配置します。

選択した面に基づいて原点を挿入するには

  1. 1 〜 3 個の面を選択します。
  2. [デザイン] タブの [挿入] グループで [原点] をクリックします。
  3. 次の条件に基づいて原点が作成されます。
    1. 1 つの平面が選択されている場合、その面の中心に原点が作成されます。
    2. 交差する 2 つの面が選択されている場合、最初の面の XY を使用して原点が作成され、2 つの面の交差上に Y が整列します。
    3. 交差する 3 つの面が選択されている場合、最初の面の XY を使用して原点が作成され、2 つ目の面に Y が整列し、3 つ目の面と Y が交差する場所に Z が配置されます。

[移動] ツールを使って原点を挿入するには

  1. [デザイン] タブの [編集] グループで [移動] をクリックします。

  2. 原点を表示する位置に移動ハンドルを移動します。

  3. [挿入] リボングループから [原点] ツール を選択し、原点を挿入します。

    原点が [デザイン] ウィンドウとストラクチャーツリーに表示されます。

Show2 点間の中点に原点を挿入するには

  1. [移動] ツールを選択します。

  2. Alt キーと Shift キーを押しながら 2 点をクリックし、その中点に一時的な点を作成します。

  3. 一時的な点をクリックして、そこに移動ハンドルを配置します。

  4. [挿入] リボングループから [原点] ツール を選択します。

    原点が中点に表示されます。

Show質量中心または体積中心に原点を挿入するには

  1. [測定] タブの [解析] グループで [マスプロパティ] をクリックします。

  2. 中心に原点を配置するソリッドを選択します。

    質量中心または体積中心に軸が表示されます。

  3. [挿入] リボングループから [原点] ツール を選択します。

    質量中心または体積中心に原点が表示されます。

Show原点にスケッチグリッドを配置するには

  1. 原点の頂点を選択します。
  2. スケッチモードを開始します。

    スケッチグリッドが、選択した原点の x 軸と y 軸に表示されます。

Show新たに作成したコンポーネントの原点を定義するには

  1. 原点を挿入します。
  2. Alt キーを押しながら原点をクリックします。
  3. ソリッドを右クリックし、コンテキストメニューから [新規コンポーネントに移動] を選択します。

    新しいコンポーネントを作成してから、原点を Alt キーで選択したまま、ソリッドをそのコンポーネントにドラッグアンドドロップすることもできます。

  4. ストラクチャーツリーのコンポーネントを右クリックし、[コンポーネントを開く] を選択します。

    コンポーネントが新しいデザインウィンドウに開きます。

  5. 原点を表示します

    [新規デザイン] ウィンドウの原点は、Alt キーで選択された原点と同じ場所にあります。

Show

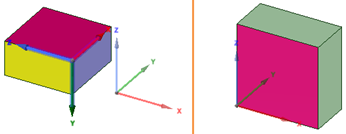

新規コンポーネントを作成するときに Alt キーで選択された原点。左のイメージは、原点と、ソリッドに作成された原点を示します。右のイメージは、配置された場所にあるオブジェクトの原点とともに [新規デザイン] ウィンドウに開かれたコンポーネントです。
