選択パネル

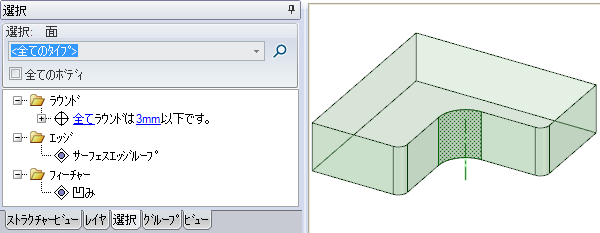

[選択] パネルを使用し、現在選択されているオブジェクトと類似もしくは関連しているオブジェクトを、同じパーツ内で選択します。その結果リストは、検索で選択したジオメトリに基づいています。たとえば、以下の画像でハイライトされたラウンド面に基づいて検索を行いました。以下の例を参照し、各検索結果をクリックしたときに何が起こるかを確認してください。

現在選択されているオブジェクトと近似したオブジェクトを選択するには

任意の 3D オブジェクトを選択します。
[選択] タブをクリックして、[選択] パネルを表示します。

[選択] タブは、初期設定ではストラクチャーパネルの下に置かれています。
(オプション) [全てのボディ] オプションを選択し、アクティブなコンポーネントの全てのボディを検索します。

複数のボディで、以下の選択カテゴリーを選択できます。
- エッジ: 同じ長さ、同じ方向で同じ長さ、半径が等しいまたは小さい穴。
- 面: 等しいラウンド、等しいまたは小さいラウンド、等しいまたは小さい面取り、等しいまたは小さい穴、同じ領域、同じ場所、等しい半径の円筒。

(オプション) 選択された検索項目のオブジェクトのみを表示するには、ドロップダウンリストからカテゴリーを選択します。

検索結果のジオメトリを全て表示するには、[全てのタイプ] を選択します。

Show 選択カテゴリー

カテゴリー

説明

例

選択タイプ

同軸面

同じ軸を持つオブジェクト

穴 (同軸)

出っ張り (同軸)

円筒 (同軸)

サーフェス (同軸)

エッジ

現在選択しているエッジに類似したエッジ

同じ長さのエッジ

同じ長さで同じ方向のエッジ

同じ面にある同じ長さのエッジ

サーフェスエッジループ

ハードシートメタルエッジ

フィーチャー

出っ張り、凹み、内面を形成する面、または他の面を囲む面のグループ

出っ張り

凹み

内面

囲まれた

オフセット面

定義されたオフセット関係を持つ面

オフセットの基準面全て

面のオフセット全て

同一オフセット値の面

全ての同一面

パターン

パターンメンバー、全体パターン、認識されたパターン

パターンメンバー

認識されたパターン

パターンメンバー全て

パターンが DesignSpark Mechanical のパターン関係を持っていない場合は、認識されたパターンを選択するために、Alt キーを押しながらパターンメンバーを含む面を選択する必要があります。

ラウンド

ラウンドと面取り

フィレット (同半径)

フィレット (同一また小さい半径)

面取り (同一または小さいサイズ)

同一サイズ

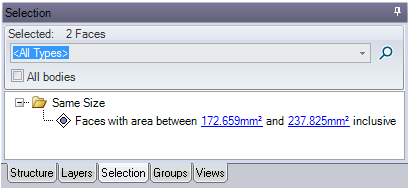

同じ半径または領域を持つ面

円筒 (同半径)

穴 (同半径)

出っ張り (同半径)

同一領域の面

同一または小さい穴

同一または小さいサーフェスの穴

ボディ

現在選択しているボディと比較したボリュームに基づいたボディ

このパワーセレクトカテゴリーは特に、留め具などデザイン内の小さな複数のアイテムを、検索し削除する必要があるときに有用です。

現在選択しているボディのボリュームと <=、=、または >= の関係にあるボリュームを持つ全てのボディ

(オプション) 詳細オプションで [パワーセレクトの結果を自動計算] をオフにした場合、をクリックしてデザイン内の関連オブジェクトを検索する必要があります。オンの場合は、検索結果が自動的に表示されます。

パネルのメイン領域に、関連するオブジェクトが表示されます。[デザイン] ウィンドウでこれらのオブジェクトをハイライトするには、リストのオブジェクトの上にマウスカーソルを合わせます。
(オプション) 青色のリンクをクリックして、検索のパラメータを変更します。
リストの検索結果のオブジェクトをクリックして、数の制限なく現在の選択に追加します。

Ctrl キーを押しながらクリックすると、複数のオブジェクトを選択できます。
