すべて折りたたむある面を別の面に置換するには、[デザイン] タブの [編集] リボングループにある
[置換] ツールを使用します。複数の面を 1 つの面に置換したり、1 つの面を複数の面に置換したり、複数の面を他の複数の面に置換したりすることができます。
[置換] ツールでは、複雑な面とカーブをプレーン、円錐、円筒に手動で簡略化または整列することもできます (この作業を自動化する場合は、自動的に問題領域を検索するために [修復] タブの [調整] グループで [簡略化] ツールを使用します)。
面を置換するには
-
[デザイン] タブの [編集] リボングループで
[置換] ツールをクリックします。 -
置換元の面 (ターゲット) を選択します。
-
ターゲット面を置換するために使用する面、サーフェス、またはプレーン (ソース) を選択します。
ソースは、[デザイン] ウィンドウまたはストラクチャーツリーで選択できます。
- ターゲット面をクリックし、[選択] ツールで Alt キーを押しながらソース面、サーフェスまたはプレーンをクリックします。
- [置換] ツールをクリックして、ソース面でターゲット面を置換します。
- [置換] ツールをクリックします。
-
[ターゲット] ツールガイドをクリックすると、連続して複数のターゲット面を選択できます。
任意の複数面選択方法を使用することもできます。
-
ソース面、サーフェスまたはプレーンを選択します。
ソースは、[デザイン] ウィンドウまたはストラクチャーツリーで選択できます。
- [置換] ツールをクリックします。
- ターゲット面を選択します。
-
[ソース] ツールガイドをクリックすると、連続して複数のソース面、サーフェスまたはプレーンを選択できます。
ソースは、[デザイン] ウィンドウまたはストラクチャーツリーで選択でき、また任意の複数面選択方法を使用することもできます。
- [完了] ツールガイドをクリックするか、Enter キーを押すと、ターゲットが置換されます。
- [置換] ツールをクリックします。
-
[ターゲット] ツールガイドをクリックして、各ターゲット面をクリックします。
任意の複数面選択方法を使用することもできます。
-
[ソース] ツールガイドをクリックすると、連続して複数のソース面、サーフェスまたはプレーンを選択できます。
ソースは、[デザイン] ウィンドウまたはストラクチャーツリーで選択でき、また任意の複数面選択方法を使用することもできます。
- [完了] ツールガイドをクリックするか、Enter キーを押すと、ターゲットが置換されます。
|

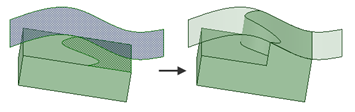

ターゲット面分割をソースサーフェスに置換 |
 |

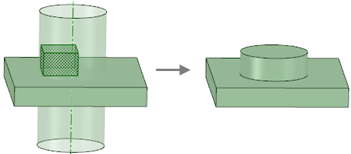

| 複数のターゲット面 (出っ張り) を 1 つのソース面 (サーフェス) に置換 |  |

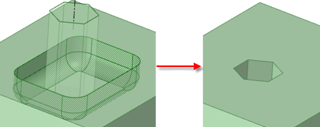

| 複数のターゲット面 (凹み) を複数のソース面 (サーフェス) に置換 |  |
面の整列や簡略化を行うには
-
[置換] ツールをクリックします。
-
[ターゲット] ツールガイドをして、整列または簡略化する各面をクリックします。
任意の複数面選択方法を使用することもできます。
選択した面が整列または簡略化の候補である場合、赤でハイライトされます。面が DesignSpark Mechanical の整列または簡略化公差 (±0.0001m) 内の場合、[置換] ツールで整列または簡略化できます。
- [完了] ツールガイドをクリックするか、Enter キーを押すと、ハイライトされた面が整列または簡略化されます。
- [置換] ツールをクリックします。
-
Ctrl キーを押しながら、簡略化する各カーブをクリックします。
選択したカーブが整列または簡略化の候補である場合、赤でハイライトされます。
- [完了] ツールガイドをクリックするか、Enter キーを押すと、ハイライトされたカーブが整列または簡略化されます。
|
整列の対象としてハイライトされたほぼ平面の面 |
 |
|
簡略化の対象としてハイライトされた面 |
 |
ツールガイド
|
|
連続性:連続性ツールガイド [ターゲット] ツールガイドを使用してターゲット面を選択します。 |
|
|
[ソース] ツールガイドを使用して、ソース面、サーフェス、またはプレーンを選択します。 |
|
|
[完了] ツールガイドをクリックして、ソース面でターゲット面を置換するか、ターゲット面の簡略化または整列を行います。 |
