ソリッドとサーフェスのスケーリング
Send Feedback

[プル] ツールを使用してソリッドとサーフェスをスケールできます。さまざまなコンポーネントの複数のオブジェクトをスケールできます。

ソリッドやサーフェスをスケールするには

  1. [デザイン] タブの [編集] グループで [プル] をクリックします。

  2. ソリッドまたはサーフェスを選択します。

  3. [ボディのスケール] ツールガイドをクリックします。

  4. 点、頂点、または原点をクリックして、スケールの原点を設定します。

  5. プルして動的にスケールするか (プルするとスケールを示すフィールドが表示されます)、スペースバーを押してスケールを入力します。

    算術式に入力してスケールファクターを計算できます。

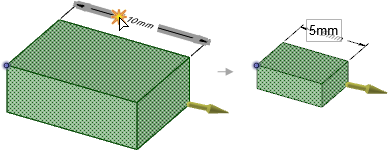

    アノテーション寸法を使用してスケールするには、寸法の横にあるスパークアイコン をクリックして新しい値を入力します。

ソリッドまたはサーフェスを選択してから、Alt キーを押しながら頂点をクリックし、スケールをアンカーしてプルします。

ソリッドを非対称的にスケールするには

  1. [デザイン] タブの [編集] グループで [プル] をクリックします。

  2. ソリッドを選択します。

  3. [ボディのスケール] ツールガイドをクリックします。

  4. 点、頂点、または原点をクリックして、スケールの原点を設定します。

  5. Alt キーを押しながら元の軸を選択する、または Alt キーと Ctrl キーを押しながら点と線を選択します。

  6. 線のいずれかの方向にドラッグしてその方向のパーツをスケールします。

    スペースバーを押すと、ドラッグ中にスケールの値を入力できます。

既存のソリッドまたはサーフェスの単位をミリからインチに変換するには

  1. 上記のように単位をインチに変更します。

  2. [デザイン] タブの [編集] リボングループから、[プル] ツールを選択します。

  3. 変換するオブジェクトを選択します。

  4. 25.4 ミリ単位でオブジェクトをスケールします。

データムプレーンや軸をスケールするには

  1. [デザイン] タブの [編集] グループで [プル] をクリックします。

  2. データムプレーンおよび軸を選択し、さらにカーブ、サーフェスまたはソリッドを選択します。

    Ctrl キーを押したままでプレーンを選択する必要があります。ボックス選択では選択できません。

  3. [ボディのスケール] ツールガイドをクリックします。

  4. アンカーポイントを選択します。

  5. プルの矢印の方向にドラッグします。

例

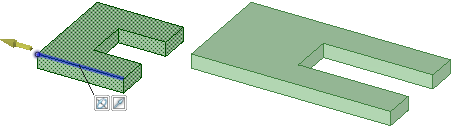

ソリッドの非対称的なスケール

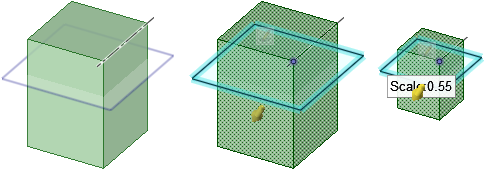

ソリッドのあるプレーンおよび軸のスケール

寸法を使用してオブジェクトをスケールできます。アノテーション寸法を使用した編集を参照してください。
