Alles ausklappenMit dem Werkzeug "Zahnrad" werden zwei Objekte eingeschränkt, sodass sich eines der Objekte entsprechend der Rotation des anderen Objekts dreht. Zahnradbedingungen können zwischen zwei Zylindern, zwei Kegeln, einem Zylinder und einer Ebene oder einem Kegel und einer Ebene erstellt werden.
Im druckfähigen Referenzdiagramm für Baugruppenbeschränkungen
finden Sie Beschreibungen aller Beschränkungen für Baugruppen.
 |
Das Werkzeug "Zahnrad" wird aktiviert, wenn passende Objekte, die zu unterschiedlichen Komponenten gehören, ausgewählt werden. |
Im folgenden animierten Beispiel wird gezeigt, wie sich das Verankern unterschiedlicher Teile in der Baugruppe auf das Verhalten der Zahnräder auswirkt. Zunächst wurde die graue Komponente gedreht, ohne sie oder die rosa Komponenten zu verankern. Dann wurde die hervorgehobene rosa Komponente verankert und die graue Komponente gedreht. Die lila Schaltflächen auf den rosa Komponenten beobachten, um den Unterschied zu erkennen.
GearsExample.scdoc laden und das Beispiel selbst ausführen. Die Ankereinschränkungen in den grauen oder rosa Komponenten aktivieren und dann mit "Verschieben" eine Komponente drehen.
Zahnradbedingung definieren
- Ctrl gedrückt halten und eine Kante oder Fläche der beiden Komponenten auswählen, die als Zahnräder definiert werden sollen.
-
Auf der Registerkarte "Konstruktion" im Menü "Baugruppe" auf
Zahnrad klicken.Die Einschränkung wird den Komponenten hinzugefügt.
Wirkrichtung der Zahnradbedingung umkehren
Mit der rechten Maustaste im Strukturbaum auf eine Zahnradbedingung klicken und Richtung umkehren auswählen, um die Komponenten an der gegenüberliegenden Seite der Ausrichtungsebene zu fluchten.
Außerdem kann im Bereich "Baugruppenbedingung" des Fensterbereichs "Eigenschaften" der Wert für Umgekehrt auf Wahr oder Falsch festgelegt werden.
Rotationsrichtung einer Zahnradbedingung umkehren
-
Im Strukturbaum die Bedingung "Zahnrad" auswählen.
-
Mit der rechten Maustaste klicken und Rotationsrichtung umkehren auswählen.
Standardmäßig dreht sich ein Zahnrad in der entgegengesetzten Richtung des Zahnrads, von dem es gedreht wird. Dieses Verhalten kann umgekehrt werden, um einen Riemen- oder Kettenantrieb zu simulieren, bei dem sich beide Zahnräder in der gleichen Richtung drehen.
Beispiele

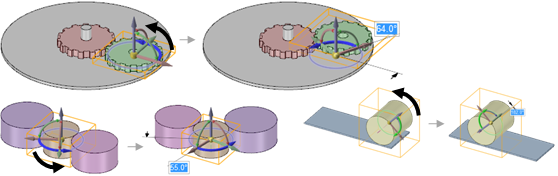

Verschiedene Beispiele für Zahnradeinschränkungen
