Alles ausklappenDas Werkzeug Ausrichten wird nach dem Laden eines Modells aktiv. Es rotiert Komponenten, sodass die ausgewählten Elemente in die gleiche Richtung ausgerichtet sind.
Im druckfähigen Referenzdiagramm für Baugruppenbeschränkungen
finden Sie Beschreibungen aller Beschränkungen für Baugruppen.
 |
Mit dem Werkzeug "Ausrichten" können Objekte verschoben werden, ohne Baugruppenbedingungen zuzuweisen. Wenn die Objekte zu verschiedenen Komponenten gehören, muss Bedingungen erstellen im Fensterbereich "Baugruppenoptionen" vor dem Verschieben deaktiviert werden. |
Ausrichtungsbedingung definieren
-
Auf der Registerkarte "Konstruktion" im Menü "Baugruppe" auf
Ausrichten klicken.Die Werkzeughilfe "Fluchten" ist standardmäßig aktiviert.
-
Eine Kante oder Fläche der Komponente auswählen, die verschoben werden soll.
Die Strg-Taste drücken und klicken, um mehrere Objekte auszuwählen.
Die Werkzeughilfe "Bezug" wird aktiviert.
-
Eine Kante oder Fläche der Komponente auswählen, die stationär bleiben soll.
Die Komponenten werden aneinander gefluchtet. Die Ausrichtungsanimation kann mit der erweiterten SpaceClaim-Option'Komplett ziehen' animieren gesteuert werden.
Die Einschränkung wird den Komponenten im Strukturbaum hinzugefügt.
Die Strg-Taste gedrückt halten und die zu verschiebende sowie die stationär zu verbleibende Komponente auswählen. Dann auf der Registerkarte "Konstruktion" im Menü "Baugruppe" auf Ausrichten klicken.
Wirkrichtung der Ausrichtungsbedingung umkehren
Mit der rechten Maustaste im Strukturbaum auf eine Ausrichtungsbedingung klicken und Richtung umkehren auswählen, um die Komponenten an der gegenüberliegenden Seite der Ausrichtungsebene zu fluchten.
Außerdem kann im Bereich "Baugruppenbedingung" des Fensterbereichs "Eigenschaften" der Wert für Umgekehrt auf Wahr oder Falsch festgelegt werden.
Versatzwinkel für eine Ausrichtungsbedingung definieren
-
Im Strukturbaum die Bedingung Richtungen ausrichten auswählen.
-
Im Fensterbereich "Eigenschaften" den Winkelwert der Eigenschaft Versatz ändern.
Objekte ohne Baugruppenbedingung ausrichten
-
Auf der Registerkarte "Konstruktion" im Menü "Baugruppe" auf
Ausrichten klicken.Die Werkzeughilfe "Fluchten" ist standardmäßig aktiviert.
-
Im Fensterbereich "Baugruppenoptionen" die Option Bedingungen erstellen deaktivieren.
-
Eine Kante oder Fläche des Objekts auswählen, das verschoben werden soll.
Die Strg-Taste drücken und klicken, um mehrere Objekte auszuwählen.
Die Werkzeughilfe "Bezug" wird aktiviert.
-
Eine Kante oder Fläche des Objekts auswählen, das stationär bleiben soll.
Die Komponenten werden aneinander gefluchtet. Die Ausrichtungsanimation kann mit der erweiterten SpaceClaim-Option'Komplett ziehen' animieren gesteuert werden.
Werkzeughilfen
|
|
Mit der Werkzeughilfe Fluchten kann die zu verschiebende Komponente ausgewählt werden. |
|
|
Mit der Werkzeughilfe Bezug kann die stationär zu verbleibende Komponente ausgewählt werden. |
Beispiele

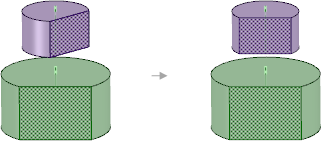

Durch das Ausrichten von zwei Komponenten, die über eine Fluchtungseinschränkung für ihre Achsen verfügen, wird das zweite ausgewählte Teil gedreht.
