Mit den Werkzeugen auf der Registerkarte eine neue Blechkonstruktion erstellen. Siehe Umwandeln einer Konstruktion in Blech, wenn das Teil bereits modelliert wurde.
Neue Blechkonstruktion erstellen
-
Auf die Registerkarte Blech klicken.
-
Aus dem Menü ein Werkzeug auswählen.
-

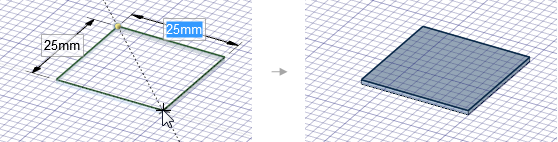

Die erste Wandung des Blechteils skizzieren:
Während des Skizzierens wird eine Vorschau der Wandungsstärke angezeigt.
Unter Skizzieren von Blechteilen sind detaillierte Informationen und Anweisungen verfügbar.
-
Auf der Registerkarte auf

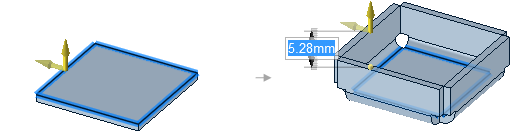

Ziehen klicken. - Mindestens eine Kante auswählen und die Seitenwandungen des Teils ziehen:
Verbindungen, Eckenfreistiche sowie Biegungen werden bei Bedarf automatisch erstellt.
Unter Ziehen von Blechteilen sind detaillierte Informationen und Anweisungen verfügbar.
Objekte in einer Blechkonstruktion hervorheben
Im Menü auf der Registerkarte Optionen auswählen.
Das Hervorheben kann für Nähte, Freistiche, Ecken und andere Blechobjekte aktiviert und deaktiviert werden. In den Blechoptionen von SpaceClaim können die Farben zum Hervorheben nach Wunsch angepasst werden.
