Die Werkzeuge im Menü "Skizzieren" auf der Registerkarte "Blech" unterscheiden sich ein wenig von herkömmlichen Skizzierwerkzeugen:
Rechtecke, Kreise, Polygone und Ellipsen werden beim Skizzieren automatisch auf die Stärke einer Blechwandung gestreckt. Siehe Blechoptionen zum Ändern der Standardwandungsstärke. Linien, Freiformkurven und Bögen werden gestreckt, wenn sie ein geschlossenes Profil bilden.
Durch Skizzieren im leeren Raum werden neue Wandungen erstellt.
Beim Skizzieren wird eine Vorschau mit der Wandungsstärke der einzelnen Skizzenkurven angezeigt:

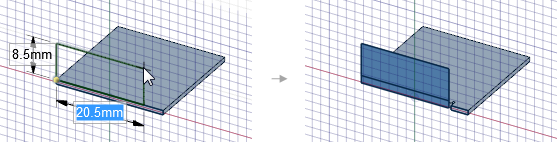

Durch das Skizzieren im rechten Winkel zu einer bestehenden Wandung wird eine neue Wandung mit einer Biegung zwischen den Wandungen und bei Bedarf eingeschnittenen oder Eckenfreistichen erstellt. Der Biegeradius wird innen erstellt, wenn die Skizze mit der oberen Kante verbunden wird, und außen, wenn die Skizze mit der unteren Kante verbunden wird:
Durch das Skizzieren auf einer bestehenden Wandung werden Skizzenkurven auf der Wandung erstellt, die mit den Werkzeugen "Biegen" und "Aufspalten" verwendet werden können.

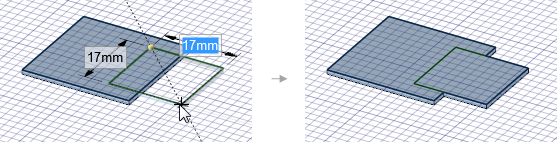

Beim angrenzenden Skizzieren an einer bestehenden Wandung oder wenn beim Skizzieren eine Wandung überlappt wird, wird der Wandung neues Material hinzugefügt, und die überlappenden Kurven werden möglicherweise auf die Wandung eingedrückt.
Zusätzlich kann mithilfe der Option Profil beim Skizzieren eine Wandung erstellt werden, die rechtwinklig zur Skizzenebene liegt.
Skizzierwerkzeuge für Blech
Blechoptionen
Mit den folgenden Skizzenoptionen für Blech kann zwischen dem Skizzieren einer flachen Wandung und einer Wandung, die rechtwinklig zur Skizzenebene ausgerichtet ist, gewählt werden:
|
Beim Skizzieren eines offenen Profils (eine Folge von Linien) wird eine rechtwinklige Wandung erstellt. Beim Skizzieren eines geschlossenen Profils (Quadrat, Kreis usw.) wird eine flache Wand erstellt. |
|
Jede geschlossene Skizze erstellt eine flache Wand. |
|
Beim Skizzieren eines offenen Profils (eine Folge von Linien) wird eine rechtwinklige Wandung erstellt. |
|
Die Ausgangsposition der Skizze verwenden, um festzulegen, ob beim Biegen die Innenseite oder die Außenseite des Blechs beibehalten werden soll. |
|
Beim Biegen wird die Länge der inneren Oberfläche des Blechs beibehalten. |
|
Beim Biegen wird die Länge der äußeren Oberfläche des Blechs beibehalten. |
Common sketch options
Die folgenden Optionen sind für alle Skizzierwerkzeuge verfügbar:
-
Kartesische Bemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die kartesischen Bemaßungen für den Punkt anzuzeigen. Kartesische Bemaßungen sind die x- und y-Abstände des ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden die x- und y-Abstände vom Ursprung angezeigt.
-
Polarbemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die Polarbemaßungen des Punkts anzuzeigen. Polarbemaßungen bestehen aus einem Winkel und einem Abstand bezüglich eines ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden der Winkel und der Abstand bezüglich des Ursprungs angezeigt.
-
An Raster fangen: Diese Option auswählen, um beim Skizzieren das Fangen zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren an der kleineren Rastermaschenweite gefangen. Die Standardeinstellung ist 1 mm für metrische Einheiten und 0,125 Zoll für angloamerikanische Einheiten. Optionen für Einheiten enthält Anweisungen zum Ändern der kleineren Rastermaschenweite.
-
An Winkel fangen: Diese Option auswählen, um beim Skizzieren das Fangen an Winkeln zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren am Winkelinkrement gefangen. Die Standardeinstellung ist 15°. Fangoptionen enthält Anweisungen zum Ändern des Winkelinkrements für das Fangen.
-
Layoutkurven erstellen: Skizzenkurven werden als Layoutkurven erstellt. Wenn die Konstruktion im Modus "Skizzieren" in ein Zeichenblatt verschoben wird, muss das Kontrollkästchen "Layoutkurven erstellen" in der Gruppe "Skizzieroptionen" des Fensterbereichs "Optionen" erneut aktiviert werden, um Layoutkurven auf dem Zeichenblatt erstellen zu können. Siehe Layoutkurven.
-
Optionen für die Kurvenanpassung: Wenn die Skizzenebene durch ein Netzobjekt verläuft, passt das System Kurven durch die Facettenpunkte an. Linien werden grün und Bogen blau angezeigt. Die folgenden Optionen gelten für vom System erzeugte Kurven.
-
Kurven anpassen – Diese Option deaktivieren, wenn Kurven nicht durch die Punkte angepasst werden sollen.
-
Toleranz – Bestimmt, wie viele Punkte gefunden werden, was wiederum bestimmt, wie viele Kurven erstellt werden. Je kleiner die Toleranz, desto mehr Punkte werden gefunden und desto mehr Kurven werden erstellt.
-
Automatisch zusammenführen – Wenn diese Option aktiviert wird, werden Linien und Bogen zu Freiformkurven zusammengeführt. Freiformkurven werden rosa angezeigt.
-
