Mit können zwei Linien beschnitten werden oder so verlängert werden, dass sie eine Ecke bilden.
Das Skizzierraster muss auf dem Arbeitsplatz angezeigt werden, bevor Ecken erstellt werden können.
Zwei Linien an einer Ecke zusammentreffen lassen
-
Im Menü auf
Ecke erstellen klicken. -
Auf eine Linie, einen Bogen oder eine Freiformkurve klicken.
-
Den Mauszeiger über eine andere Linie bewegen, um eine Vorschau der Ecke anzuzeigen.
Wenn der Mauszeiger über eine Linie bewegt wird, die eine Querschnittskante eines Volumenkörpers oder eine Umrisskante ist, ändert sie sich nicht. Nur Skizzierlinien ändern sich.
-
Auf eine Schnittlinie klicken, um die Linien zu kürzen, oder auf eine nicht schneidende Linie, um die Linien zu verlängern.
-
Wenn die Linien sich schneiden, auf den Teil der sich schneidenden Linien klicken, der beibehalten werden soll. Wenn die Linien sich nicht schneiden, auf einen beliebigen Punkt auf der Linie klicken, um die Linien zu verlängern, bis sie eine Ecke bilden.
Optionen
Im Rahmen des Werkzeugs stehen die folgenden Optionen zur Verfügung:
Mit dieser Option auf die erste Linie und dann auf eine zweite Linie klicken, die die erste nicht schneidet, um die erste, aber nicht die zweite Linie zu verlängern. Wenn sich die beiden Linien schneiden, wird die erste Linie durch die zweite gekürzt.
|
Kurve kürzen/verlängern |
Mit dieser Option auf die erste Linie und dann auf eine zweite Linie klicken, die die erste nicht schneidet, um die erste, aber nicht die zweite Linie zu verlängern. Wenn sich die beiden Linien schneiden, wird die erste Linie durch die zweite gekürzt. |
Beispiele

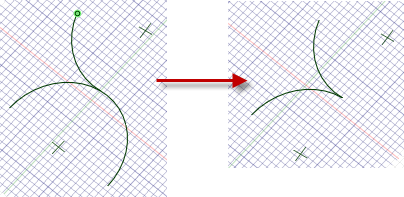

Eine Ecke zwischen Bogen erstellen.
Eine Freiformkurve bis zur Überschneidung mit einer anderen Skizzenkurve verlängern.
