Das Werkzeug verwenden, um zwei sich schneidende Linien oder Bögen zu beschneiden oder zu verbinden, so dass sie sich an beiden Enden in einem Tangentenbogen treffen. Dieses Werkzeug kann auch mit planparallelen 3D-Linien verwendet werden, z. B. den Linien, die beim Erstellen von Füll- und Verbindungsflächen entstehen.
Das Skizzierraster muss auf dem Arbeitsplatz angezeigt werden, bevor verrundete Ecken (auch als Verrundungen bezeichnet) erstellt werden können.
Zwei Linien an einer verrundete Ecke zusammentreffen lassen
-
Auf der Registerkarte im Menü auf
Verrundete Ecke erstellen klicken. -
Eine Linie oder einen Bogen auswählen.
Die zuerst ausgewählte Linie oder der zuerst ausgewählte Bogen wird bei Bedarf verlängert.
-
Den Mauszeiger über eine andere Linie bewegen, um eine Vorschau der Verrundung anzuzeigen.
Wenn der Mauszeiger auf eine Linie bewegt wird, die eine Kante eines Volumenkörpers ist, ändert sich die Kante nicht. Nur Skizzierlinien ändern sich. Der Radius des Bogens wird in der Vorschau angezeigt, wenn der Mauszeiger bewegt wird. Einen Radius eingeben, um die Bemaßung festzulegen.
-
Eine Schnittlinie auswählen, um die Linien zu kürzen, oder auf eine nicht schneidende Linie, um die Linien zu verbinden.
Der Punkt, an dem auf die Schnittlinie geklickt wird, bestimmt den Radius des Tangentenbogens. Die Rundung (oder Fase) kann auch maßlich bestimmt werden, indem der Durchmesser eingegeben wird.
Wenn die Linien sich schneiden, auf den Teil der sich schneidenden Linien klicken, der beibehalten werden soll. Wenn die Linien sich nicht schneiden, auf einen beliebigen Punkt auf der Linie klicken, um die erste Linie zu verlängern, bis eine verrundete Ecke entsteht. Kreise werden nie beschnitten.
Bei Linien, die sich in einer Ecke treffen, kann die Ecke ausgewählt und gezogen werden.
Es ist auch möglich, erst mehrere Ecken und anschließend das Werkzeug auszuwählen und dann durch Ziehen der Maus mehrere Rundungen gleichzeitig zu erstellen.
Verrundete Ecke bearbeiten
Die verrundete Ecke mit dem Werkzeug ziehen, um deren Radius zu ändern. Die Berührung wird dabei beibehalten.
Optionen
Im Rahmen des Werkzeugs stehen die folgenden Optionen zur Verfügung:
|
Fasenmodus |
Eine gleichseitige Fase anstelle eines Bogens erstellen. |
|
Beschneiden deaktivieren |
Die zugrunde liegenden Linien beibehalten, anstatt sie zu entfernen. |
Beispiele

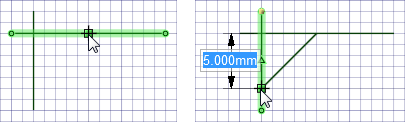

Abrunden einer Ecke mit der Option

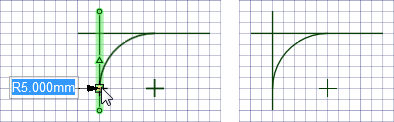

Abrunden einer Ecke mit der Option

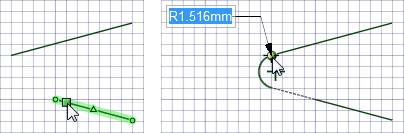

Abrunden einer Ecke bei Verlängerung der zuerst ausgewählten Linie

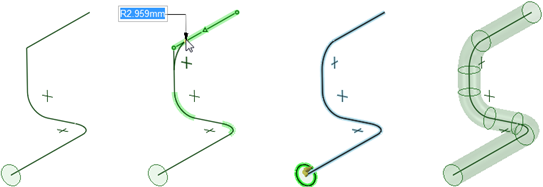

Abrunden von Ecken an 3D-Linien, anschließendes Ziehen entlang eines Profils, um ein Rohr zu erstellen
