Mit dem Werkzeug können Flächen um eine Ebene oder eine andere Fläche, eine Kante oder eine Oberfläche gedreht werden. Beim Drehen wird der Winkel der ausgewählten zusammenhängenden Flächen geändert (die Fläche abgeschrägt). Beim Konstruieren von Gussformen werden z. B. Flächen abgeschrägt, um das Entnehmen von Teilen aus der Gussform zu erleichtern.
Fläche um eine Bezugsgröße drehen
-
(Optional) Eine Fläche einfügen, um die Flächen gedreht werden sollen.
Dies ist dann erforderlich, wenn um eine Ebene gedreht werden soll, die in der Konstruktion noch nicht als Geometrie vorhanden ist.
-
Auf der Registerkarte im Menü auf
Ziehen klicken. Die Werkzeughilfe auf der rechten Seite des Grafikfensters muss aktiv sein. -
Die Fläche oder angrenzende Flächen auswählen, die um eine feste Bezugsgröße gedreht werden sollen.
-
drücken und auf die Ebene, Fläche (einschließlich Rundungen) oder Oberfläche klicken, um die gedreht werden soll.
Es ist auch möglich, die Funktion
auszuwählen und dann auf die Fläche oder Oberfläche zu klicken. Die Ebene, Fläche bzw. Oberfläche zum Drehen wird blau dargestellt.Tipp: Wenn mehrere Flächen oder Oberflächen mit als Bezugsgrößen ausgewählt werden müssen (oder nach dem Auswählen der Werkzeughilfe ), beim Auswählen der zusätzlichen Bezugsgrößen gleichzeitig und gedrückt halten.
Wenn ein Konturzug ausgewählt wird, kann eine kantengesteuerte Drehung erzeugt werden. Wenn zwei Konturzüge ausgewählt werden, kann eine aufgeteilte Drehung um eine Bezugsgröße durchgeführt werden.
-
Klicken und in die Richtung des Pfeils ziehen, um die ausgewählten Flächen zu drehen.
Zum maßlichen Bestimmen des Drehvorgangs den Rotationswinkel während des Ziehvorgangs eingeben und Enter drücken.
Optionen
Im Rahmen des Werkzeugs stehen die folgenden Optionen zur Verfügung. Nachdem die Kante oder Fläche zum Ziehen ausgewählt wurde, können diese Optionen aus dem Fensterbereich ausgewählt werden, oder es kann mit der rechten Maustaste geklickt und dann aus der Mini-Toolbar ausgewählt werden.
-
Hinzufügen: Die Option nur zum Hinzufügen von Material auswählen. Beim Ziehen in eine abziehende Richtung ergibt sich keine Änderung. Diese Funktion kann mit anderen Ziehvorgängen kombiniert werden. -
Ausschneiden: Die Option nur zum Entfernen von Material auswählen. Beim Ziehen in eine hinzufügende Richtung ergibt sich keine Änderung. Diese Funktion kann mit anderen Ziehvorgängen kombiniert werden. -
Kein Zusammenführen: Führt Ziehvorgänge ohne Zusammenführen in anderen Objekten aus, selbst wenn das gezogene Objekt ein vorhandenes Objekt schneidet. -
Bis zu: Zieht das Element so, dass es mit der Oberfläche des ausgewählten Körpers verknüpft oder durch die Auswahl hindurch bis zu einer Ebene gezogen wird. Diese Option befindet sich auf der Mini-Toolbar. Sie ist mit der Werkzeughilfe Bis zu identisch. -
Beide Seiten um Bezugsgröße drehen: Diese Option auswählen, um die Fläche auf der anderen Seite der Bezugsfläche und die ausgewählte Fläche zu drehen.
Beispiele

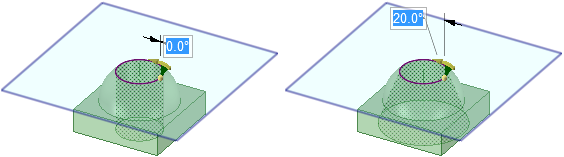

Ziehen einer Fläche um eine Rundung

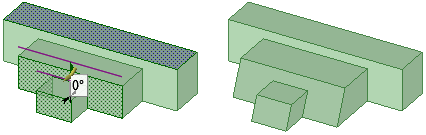

Drehen von nicht benachbarten Flächen um eine Bezugsgröße

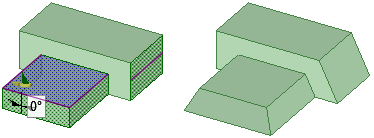

Drehen um eine Ebene, die keine Berührungspunkte mit den Flächen hat, die um eine Bezugsgröße gedreht werden

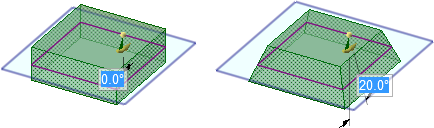

Flächen um eine Ebene drehen Die zu drehenden Flächen werden um die ausgewählte Fläche oder Ebene zum Drehen gedreht.

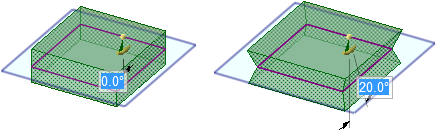

Beide Seiten um die Ebene drehen
Drehen einer Fläche, wobei eine Ebene als Ebene zum Drehen ausgewählt werden muss. Einfügen einer Ebene enthält Anweisungen zum Erstellen einer Ebene.

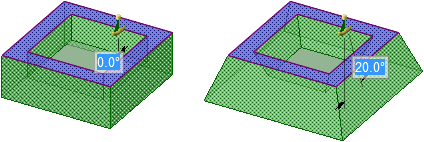

Versatzflächen (innen und außen) eines ausgehöhlten Volumenkörpers drehen

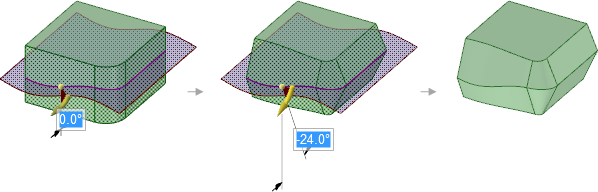

Mit aktivierter Option Beide Seiten um Bezugsgröße drehen um eine Freiformfläche drehen

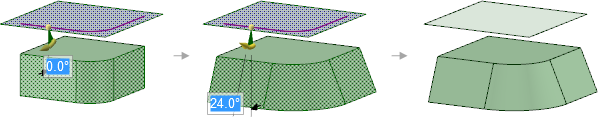

Eine Reihe von Oberflächen um eine ebene Oberfläche drehen, die nicht mit dem Volumenkörper verbunden ist
