Durch Auswählen mehrerer Flächen, Kanten, Achsen oder Linien in der Konstruktion kann eine Ebene definiert werden. Es kann eine beliebige Kombination von Achsen, Kurven, Kanten und Koordinatenachsen auf der gleichen Ebene ausgewählt werden.
Die Ebene geht etwas über die Kanten der Fläche hinaus, um die Bearbeitung zu erleichtern. Dieser Rand um die Ebene bleibt bei allen Objekten in der Konstruktion erhalten und wird automatisch vergrößert oder zurückgesetzt, wenn Volumenkörper in der Konstruktion hinzugefügt, entfernt oder verschoben werden.
Ebenen sind für die Erstellung von Layouts und Beschriftungen nützlich. Ebenen sind nicht mit der Geometrie verknüpft, die zu ihrer Erstellung verwendet wurde. Sie müssen zum Verschieben mit anderen Elementen explizit ausgewählt werden. Ebenen können auch zum bequemen Schneiden von Konstruktionen verwendet werden, um nur die Geometrie hinter der Ebene anzuzeigen.
Ebene einfügen
-
Im Menü "Erstellen" auf der Registerkarte "Konstruktion" auf
Fläche klicken. -
Eine der folgenden Optionen auswählen:
Auswählen:
Um eine Ebene einzufügen, die:
Ebene Fläche
die Fläche enthält
Ebene Fläche und Punkt
durch den Punkt führt und parallel zur Fläche ist
Ebene Fläche und Kante
durch die Kante und senkrecht zur Fläche verläuft (hilfreich beim Erstellen eines Ziehpfades)
Zwei parallele Ebenen
sich am Mittelpunkt zwischen den beiden Flächen befindet
Axiale oder zylindrische Fläche
tangential am Auswahlpunkt zur Fläche ist
Zwei Axialflächen mit parallelen Achsen
so nah wie möglich an den Auswahlpunkten tangential zu beiden Flächen ist
Ebene Kanten
die Kanten enthält
Achse
die Achse enthält
Zwei Achsen
die Achsen enthält
Zwei Ursprungsachsen
die Achsen enthält
Ein Ursprung
Drei orthogonale Ebenen
Achse (oder Linie) und ein Punkt
die die Achse (oder Linie) und den Punkt enthält
Endpunkt einer beliebigen Linie
durch den Endpunkt und rechtwinklig zur Linie am Endpunkt verläuft
Steuerpunkt einer Freiformkurve
durch den ausgewählten Punkt und rechtwinklig zur Ebene verläuft, die die Freiformkurve enthält
Drei Punkte
diese drei Punkte enthält
Auf einer Ebene skizzierte Linie
durch die Linie und normal zur Fläche verläuft
Linie und Punkt auf der Linie
durch die Linie und durch den Punkt verläuft
Zwei ebene Linien
diese zwei Linien enthält
Zwei Punkte
durch die beiden Punkte verläuft
Zwei Punkte und eine Ebene oder ebene Fläche
durch die beiden Punkte und rechtwinklig zur ausgewählten Ebene oder ebenen Fläche verläuft
-

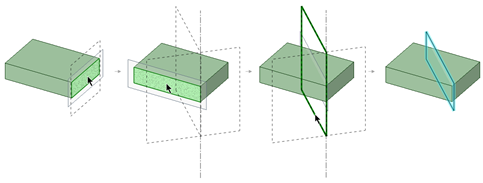

(Optional) Auf Ebene erstellen klicken, um Bezugsobjekte auszuwählen, dann eine temporäre (gepunktete) Ebene auswählen, um aus den möglichen Ebenen die gewünschte Ebene zu erstellen. Ausführliche Informationen zum Erstellen von temporären Ebenen siehe Einfügen temporärer Punkte, Achsen und Ebenen.
-
Wenn durch die Auswahl keine Ebene definiert wird, wird in der Statusleiste eine Fehlermeldung angezeigt.
Eine Ebene tangential zu einem Zylinder und parallel zu einer Ebene einfügen
Eine Ebene auswählen, bei gedrückter Strg-Taste auf einen Zylinder klicken, dann auf das Werkzeug "Ebene" klicken.
Eine Ebene tangential zu einem Zylinder und senkrecht auf einer Ebene einfügen
Einen Zylinder auswählen, bei gedrückter Strg-Taste auf eine Ebene klicken, dann auf das Werkzeug "Ebene" klicken.
Ebene durch den Mittelpunkt zwischen zwei Punkten einfügen
-
Das Werkzeug "Ebene" auswählen.
-
Im 3D- oder Schneiden-Modus bei gedrückter Alt- und Umschalttaste auf zwei Punkte klicken, um eine temporäre Ebene zu erzeugen, die den Mittelpunkt einschließt.
-
Auf die temporäre Ebene klicken.
Eine Ebene parallel zum Bildschirm einfügen
-
Das Werkzeug "Ebene" auswählen.
-
Die Werkzeughilfe An Bildschirm ausrichten aktivieren.
-
Den Mauszeiger über die Form bewegen, um eine Vorschau der Ebene durch die ausgewählte Form und parallel zum Bildschirm anzuzeigen.
-
Die Form auswählen, um die Ebene zu erstellen.
Konstruktion mit einer Ebene schneiden
Mit der rechten Maustaste auf eine Ebene klicken und Mit Ebene schneiden auswählen. Zum Wiederherstellen der Konstruktionsansicht mit der rechten Maustaste auf die Ebene klicken und erneut Mit Ebene schneiden auswählen.
Ebenen, Achsen und Beschriftungen werden nicht beschnitten.
Beispiele

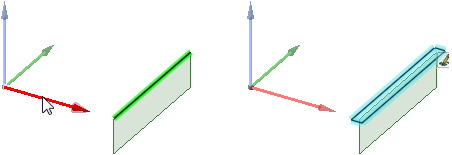

Eine Kante und die Achse eines Koordinatenobjekts sind ausgewählt, um eine Ebene zu erstellen.
Darstellung einer Ebene ändern
Mit den Optionen Füllen, Umriss und Schnittfläche kann die Darstellung einer Ebene geändert werden.
- Füllen: Standardmäßig auf "Automatisch" festgelegt. Mit "Automatisch" wird die Geometrie hinter der Ebene heller angezeigt als Geometrie außerhalb der Ebenenbegrenzungen. Wenn "Keine Füllung" ausgewählt wird, weist die gesamte Geometrie die gleiche Undurchsichtigkeit auf.
- Umriss: Standardmäßig auf "Automatisch" festgelegt. Mit "Automatisch" wird der Umriss der Ebene angezeigt. Mit "Kein Umriss" ist die Ebene nur sichtbar, wenn sie ausgewählt wurde.
- Das Festlegen von "Keine Füllung" und "Kein Umriss" für Ebenen ist beim Bemaßen von Teilen sinnvoll. Beschriftungen sind leichter erkennbar, wenn die Ebenen weniger deutlich angezeigt werden.
- Schnittfläche: Hiermit wird der Überschreibungswert für "Farbe der Schnittfläche" für jede Beschnittebene im Grafikfenster festgelegt. Die Farbe der Ebene selbst wird nicht geändert, nur die Farbe der Fläche, die die Ebene berührt.
