Eine Linearbemaßung kann im Fensterbereich als führende Bemaßung gespeichert werden. Durch Klicken auf eine führende Bemaßung, die mit erstellt wurde, wird das Werkzeug automatisch aktiviert. Das Ändern der Bemaßung entspricht dem Verschieben des Objekts. Die Punkte, Kanten, Flächen oder Achsen für die Bemaßung werden verschoben, wenn der Wert der Bemaßung geändert wird.
Führende Bemaßung mit dem Werkzeug "Verschieben" hinzufügen
-
Auf der Registerkarte im Menü auf
Verschieben klicken. -
Die Flächen auswählen, die verschoben werden sollen, wenn die Bemaßung geändert wird.
-
Im Verschiebe-Werkzeug auf eine Richtungs- oder Rotationsachse klicken.
-
Im Fensterbereich oder in der Mini-Toolbar auf Lineal klicken.
-
Die Fläche, die Kante oder den Punkt auswählen, anhand derer bzw. dessen die ausgewählten Flächen maßlich bestimmt werden sollen.
-
Im Fensterbereich auf Gruppe erstellen klicken.
Beispiele

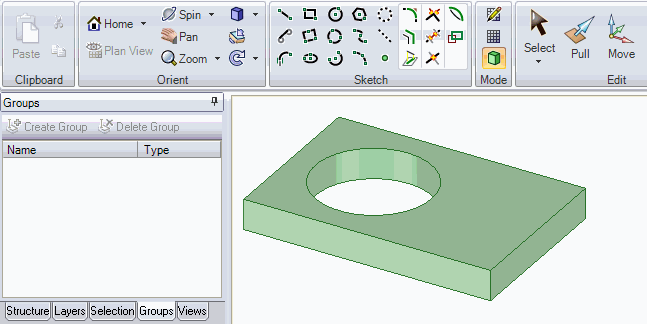

Im Video wird das Erstellen einer Radiusbemaßung und einer Abstandversatzbemaßung gezeigt. Das Ändern einer Bemaßung entspricht dem Verschieben der Fläche. Der Zylinder und die ebene Fläche werden verschoben, wenn ihre gespeicherten Bemaßungen geändert werden.
