Eine Linearbemaßung kann im Fensterbereich als führende Bemaßung gespeichert werden. Durch Klicken auf eine führende Bemaßung, die mit erstellt wurde, wird das Werkzeug automatisch aktiviert. Das Ändern der Bemaßung entspricht dem Ziehen des Objekts. Die Punkte, Kanten, Flächen oder Achsen für die Bemaßung werden versetzt, wenn der Wert der Bemaßung geändert wird. Der Zustand der Optionen , und wird zusammen mit der Gruppe gespeichert.
Mit dem Werkzeug können die folgenden Typen von führenden Bemaßungen gespeichert werden:
- Abstand (Versatz)
- Radius
Führende Bemaßung mit dem Werkzeug "Ziehen" hinzufügen
-
Auf der Registerkarte im Menü auf
Ziehen klicken. -
Die Punkte, Kanten, Flächen oder Achsen auswählen, deren Bemaßung versetzt werden soll, wenn sie geändert wird.
- Im Fensterbereich oder in der Mini-Toolbar auf Lineal klicken.
-
Die Fläche, die Kante, den Punkt oder die Achse auswählen, anhand derer bzw. dessen die ausgewählten Flächen maßlich bestimmt werden sollen.
-
Im Fensterbereich auf Gruppe erstellen klicken.
Beispiele

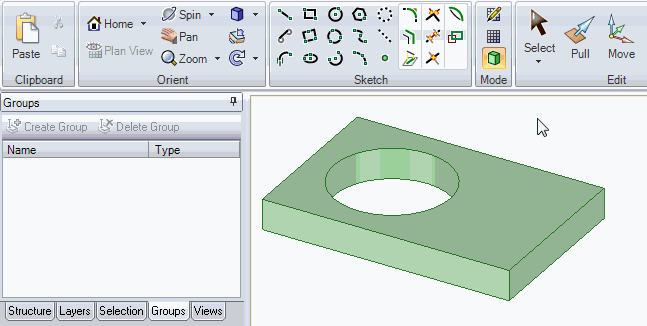

Im Video wird das Erstellen einer Radiusbemaßung und einer Abstandversatzbemaßung gezeigt. Wenn die Bemaßungen geändert werden, ändern sich der Radius des Zylinders und der Versatz für die Achse.
