Mit dem Werkzeug "Bohrungen identifizieren" kann Bohrungsgeometrie in Modellen identifiziert werden, die aus anderen CAD-Anwendungen importiert wurden. Sie können das Werkzeug auch bei Modellen verwenden, die in SpaceClaim erstellt wurden und keine Standardbohrungszuordnungen besitzen.

Bohrungen identifizieren

1. Auf der Registerkarte "Vorbereiten" im Menü "Definieren" auf  Bohrungen identifizieren klicken.

2. Im Fensterbereich Suchoptionen den Typ der gewünschten Bohrungen auswählen.

3. Einen Körper auswählen, in dem nach Bohrungen gesucht werden soll.

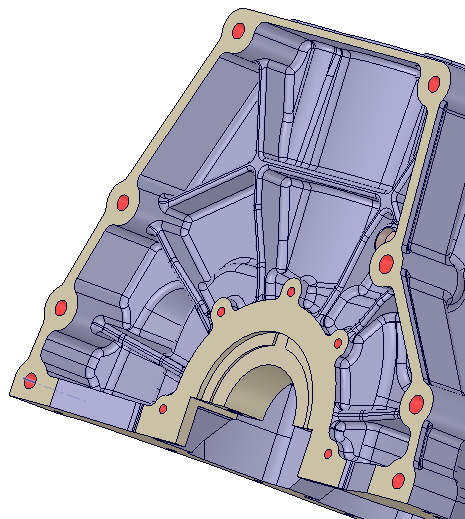

   Bohrungen, die mit den Suchoptionen übereinstimmen, werden rot hervorgehoben.

4. Auf hervorgehobene Bohrungen klicken, um Zuordnungen zu erstellen. Ausgewählte Bohrungen werden in Cyan angezeigt.

   • Die Auswahl mithilfe der Auswahlbox ist zulässig.

   • Die Suchoptionen können geändert werden, wenn keine Bohrungen gefunden wurden oder wenn andere Bohrungen gesucht werden sollen.

   • Um Zuordnungen für alle hervorgehobenen Bohrungen zu erstellen, auf die Schaltfläche Abschließen klicken.

Standardbohrungen suchen

1. Die Option Standardgröße abgleichen aktivieren.
2. Eine Reihe aus dem Dropdown-Menü auswählen.

   Alle Anpassungen für vorhandene Reihen werden angewendet.

   Die Liste der verfügbaren Reihen berücksichtigt hinzugefügte und entfernte Reihen.

3. Eine Toleranz eingeben.

   Alle Standardbohrungen in den ausgewählten Reihen innerhalb des Toleranzbereichs werden identifiziert.

4. Einen Körper auswählen, um Bohrungen zu finden.

5. Auf hervorgehobene Bohrungen klicken, um Zuordnungen zu erstellen. Ausgewählte Bohrungen werden in Cyan angezeigt.

   • Die Auswahl mithilfe der Auswahlbox ist zulässig.

   • Die Suchoptionen können geändert werden, wenn keine Bohrungen gefunden wurden oder wenn andere Bohrungen gesucht werden sollen.

   • Um Zuordnungen für alle hervorgehobenen Bohrungen zu erstellen, auf die Schaltfläche Abschließen klicken.

 Beispiel:

Der unten abgebildete Block hat drei Bohrungen, die den DCZ-Standardbohrungen entsprechen, die Bohrungen haben jedoch keine Zuordnungen.



In einem Zeichnungsbereich mit einer Bohrungstabelle sehen sie wie unten gezeigt aus.





Nach dem Ausführen von "Bohrungen identifizieren" werden Zuordnungen hinzugefügt und die Bohrungstabelle wird aktualisiert.





Werkzeughilfen

Die folgenden Werkzeughilfen unterstützen diesen Vorgang:

	Mit der Werkzeughilfe Körper auswählen den Körper auswählen, in dem nach Bohrungen gesucht werden soll.
	Mit der Werkzeughilfe Suchen die Bohrungen auswählen, für die eine Zuordnung erstellt werden soll.
	Die Werkzeughilfe Abschließen erstellt Bohrungszuordnungen für alle gefundenen Bohrungen.

Optionen

• Standardgröße abgleichen: Die Bohrungsreihe auswählen und eine Toleranz für den Vergleich der Bohrungsgeometrie mit Standardbohrungsabmessungen einstellen. Einfache Bohrungen innerhalb des Toleranzbereichs einer Standardbohrung in der Reihe werden aktualisiert, um dieser Bohrung zu entsprechen. Siehe Einfügen einer Standardbohrung (enthält Details zu Standardgrößen).
  • Reihe: Eine der verfügbaren Standardbohrungen aus dem Dropdown-Menü "Reihe" auswählen.
  • Toleranz: Einen Toleranzwert eingeben. Alle Standardbohrungen in den ausgewählten Reihen innerhalb des Toleranzbereichs werden identifiziert.
• AlleBohrungen: Wenn "Standardgröße abgleichen" deaktiviert ist, werden mit dieser Option alle Bohrungen gefunden.
• Durchbohrungen: Zur Suche nach ausschließlich Durchbohrungen.
• Sackbohrungen: Zur Suche nach ausschließlich Sackbohrungen.
• Versenkte Bohrung: Zur Suche nach Bohrungen mit versenkter Geometrie.
• Zylindrische Senkbohrung: Zur Suche nach Bohrungen mit versenkter zylindrischer Geometrie.







---
