Jede beliebige Achse in der Konstruktion kann gestreckt werden, um sie für Drehungen oder Rotationen zur Verfügung zu stellen. Die Achse reicht etwas über die Kante des Raums, in dem sich die Konstruktion befindet, hinaus. Dieser Rand wird beibehalten und wird automatisch vergrößert oder verkleinert, wenn Objekte in der Konstruktion hinzugefügt, entfernt oder verschoben werden. Achsen sind nicht mit der Geometrie verknüpft, die zu ihrer Erstellung verwendet wurde (es sei denn, sie sind Verlängerungen existierender Achsen): Sie müssen explizit zum Verschieben mit anderen Elementen ausgewählt werden.
Achse einfügen
-
Im Menü "Erstellen" auf der Registerkarte "Konstruktion" auf
Achse klicken. -
Eine der folgenden Optionen auswählen:
Auswählen:
Um eine Achse einzufügen, die:
Axialfläche
die Achse der Fläche enthält
Zwei nicht parallele Ebenen
sich an der Schnittlinie der theoretischen Ebene befindet, die die beiden Flächen enthält
Lineare Kante
die Kante enthält
Zylinder und Tangentenebene
sich an der Schnittstelle von Zylinder und Ebene befindet
Linie
die Linie enthält
Ursprungsachse
entlang der Achse des Ursprungs verläuft
Kreis oder Bogen
den Mittelpunkt enthält und rechtwinklig zur Linie ist
Punkte und eine Ebene
durch den Punkt und normal (rechtwinklig) zur Fläche verläuft
Zwei Punkte
durch beide Punkte verläuft
Drei Achsen
sich an dem Punkt befindet, an dem die Achse eines Zylinders zwischen den drei Achsen positioniert ist
-
(Optional) Auf Linie erstellen klicken, um Bezugsobjekte auszuwählen, dann eine temporäre (gepunktete) Linie auswählen, um aus den möglichen Achsen die gewünschte Linie zu erstellen. Ausführliche Informationen zum Erstellen von temporären Linien siehe Einfügen temporärer Punkte, Achsen und Ebenen.

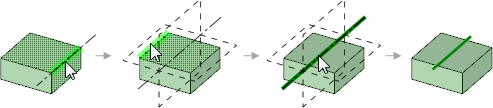

Achse durch den Mittelpunkt zwischen zwei Punkten einfügen
-
Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf
klicken. -
Die Alt-Taste und die Umschalttaste drücken und zwei Punkte auswählen, um zwei temporäre Achsen zu erstellen, die sich am Mittelpunkt schneiden.
-
Auf die temporäre Achse klicken.
-
Im Menü "Einfügen" auf der Registerkarte "Konstruktion" auf
Achse klicken.
Beispiele

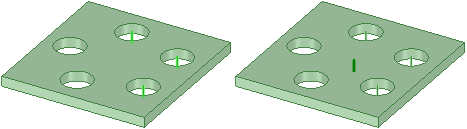

Erstellen einer Achse, indem die Achsen von drei Zylindern ausgewählt werden.
