Der Modus Auswahlbox verwenden befindet sich im Menü unter dem Werkzeug im Menü auf der Registerkarte sowie im Radialmenü. Auf dieses Werkzeug kann i. d. R. zugegriffen werden, während ein Werkzeug aktiv ist. Wenn z. B. der Auswahlmodus geändert werden soll, während das Werkzeug aktiv ist, einfach auf den Pfeil unter klicken. Das Werkzeug bleibt aktiv.
Es kann auch Folgendes im Kontextmenü ausgewählt werden: Auswählen > Auswahlbox verwenden
In diesem Modus kann zur Auswahl mehrerer Objekte für die meisten Werkzeuge eine Box im Grafikfenster gezeichnet werden. Beim Zeichnen einer Auswahlbox werden die Objekte hervorgehoben (nach einer kurzen Verzögerung), so dass klar gekennzeichnet ist, was ausgewählt wird.
Die Box von links nach rechts zeichnen, um nur die Objekte auszuwählen, die vollständig in der Box enthalten sind. Die Box wird als durchgehende Linie angezeigt.
Die Box von rechts nach links zeichnen, um alle Objekte auszuwählen, die die Box schneiden, auch wenn sie nicht vollständig in der Box enthalten sind. Die Box wird als gestrichelte Linie angezeigt.

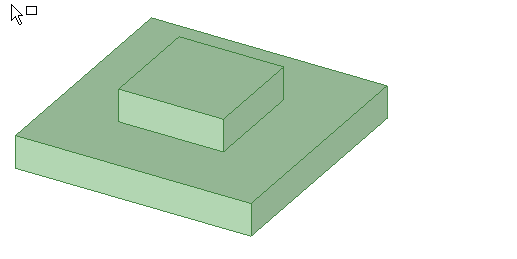

In der nachfolgenden Animation wird der Box-Modus zweimal mit dem auf "Intelligent" (Standardwert) festgelegten Auswahlfilter verwendet, um das ganze Teil auszuwählen. Beim Zeichnen der Box werden Ecken, Kanten und Flächen zur Auswahl hervorgehoben. Zuerst wird das Teil ausgewählt, indem es mit einer von links nach rechts gezeichneten Box vollständig umschlossen wird. Dann wird das Teil ausgewählt, indem eine Box von rechts nach links gezeichnet wird, die das Teil schneidet, aber nicht alle Flächen des Teils umschließt. Die Maustaste kann jederzeit losgelassen werden, um die hervorgehobenen Objekte auszuwählen.
Objekte durch Zeichnen einer Box auswählen
-
Auf den Pfeil neben dem Werkzeug
Auswählen klicken und dann auf Auswahlbox verwenden klicken oder im Grafikfenster klicken und gedrückt halten, um das Radialmenü zu aktivieren und dann Lasso auswählen. -
(Optional) Den Typ der ausgewählten Objekte mithilfe von Auswahlfilter in der Statusleiste ändern.
Die Option Intelligent ist standardmäßig und nach dem Wechsel zu einem anderen Werkzeug aktiviert. Wenn die Option Intelligent aktiviert ist, wird das oberste aktivierte Element in der Liste ausgewählt, das sich derzeit im Bereich der Auswahlbox oder des Lassos oder im gefärbten Bereich befindet. Durch das Erstellen einer Auswahlbox oder einer Freiform werden Objekte in der folgenden Reihenfolge ausgewählt:
-
In einem Grafikfenster: Fläche, Kante, Skizze, Beschriftung, Ebene, Achse, Punkt
-
In einem Zeichenfenster: Beschriftung, Skizze, Fläche, Kante, Ebene, Achse, Punkt
Intelligent deaktivieren, um alle ausgewählten Objekttypen auszuwählen. Klicken, um die Typen der auszuwählenden Objekte auszuwählen oder zu löschen.
-
-
Mit dem Zeichnen eines Rechtecks im Grafikfenster beginnen. Auf die linke Maustaste klicken und diese an einer Ecke des Bereichs, der mithilfe einer Auswahlbox ausgewählt werden soll, gedrückt halten.
-
Die Maustaste gedrückt halten und ein Rechteck im Grafikfenster zeichnen.
-
Die Box von links nach rechts zeichnen, um nur die Objekte auszuwählen, die vollständig in der Box enthalten sind. Die Box wird als durchgehende Linie angezeigt.
-
Die Box von rechts nach links zeichnen, um alle Objekte auszuwählen, die die Box schneiden, auch wenn sie nicht vollständig in der Box enthalten sind. Die Box wird als gestrichelte Linie angezeigt.
Die ausgewählten Objekte werden beim Zeichnen der Box hervorgehoben.
-
-
Die Maustaste loslassen, um die Box fertigzustellen.
Wenn die Maustaste losgelassen wird, werden die Objekte ausgewählt.
Die Auswahl filtern

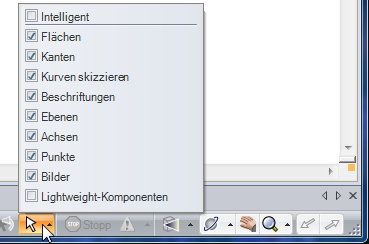

Die Auswahl mit dem Steuerelement in der Statuszeile filtern, wie in der Abbildung unten dargestellt. Mit der Option wird gesteuert, wie Objekte bei Verwendung eines der Auswahlmodi , , oder im Konstruktionsbereich ausgewählt werden:
-
Bei aktivierter Option wird nur das oberste aktivierte Element in der Liste ausgewählt, das sich derzeit im Auswahlbereich befindet.
-
Bei deaktivierter Option werden alle aktivierten Elemente in der Liste ausgewählt, die sich derzeit im Auswahlbereich befinden.
Bei einem Wechsel zu einem anderen Werkzeug werden die Filterauswahlen gespeichert, die Option ist jedoch aktiviert. Wenn die Option deaktiviert wird, werden die zuvor aktivierten Elemente ausgewählt.
Ändern der Auswahl

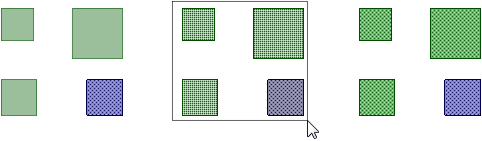

Durch Drücken von Shift bei der Auswahl mit einer Auswahlbox werden Elemente hinzugefügt. In der ersten Abbildung wird der blaue Quader ausgewählt. Wenn gedrückt gehalten und mit der Auswahlbox ausgewählt wird, werden alle Quader ausgewählt:

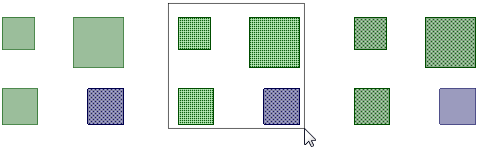

Wenn bei der Auswahl mit einer Auswahlbox Strg gedrückt gehalten wird, wird die Auswahl umgekehrt. In der ersten Abbildung wird der blaue Quader ausgewählt. Wenn gedrückt gehalten und mit der Auswahlbox ausgewählt wird, wird die Auswahl des blauen Quaders aufgehoben und die grünen Quader ausgewählt:
Beispiele

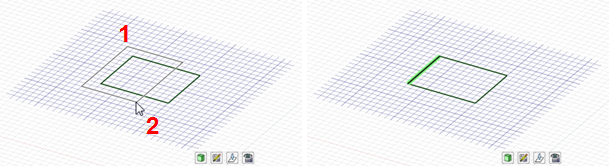

Auswahl mit der Auswahlbox von links nach rechts.

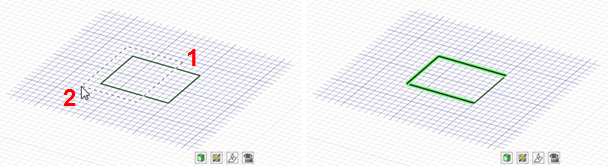

Auswahl mit der Auswahlbox von rechts nach links

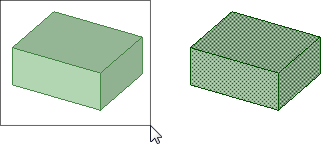

Auswahl mit der Auswahlbox, wobei im Auswahlfilter die Option "Intelligent" aktiviert ist

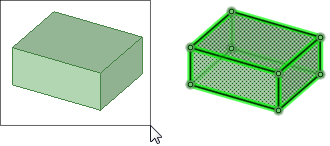

Auswahl mit der Auswahlbox, wobei im Auswahlfilter die Option "Intelligent" deaktiviert ist
Auswählen von Punkten durch Ausschalten von "Intelligent", "Flächen" und "Kanten" im Auswahlfilter und Zeichnen einer Box im Grafikfenster
